bray 20/21系列衬胶蝶阀卫生化工应用单体式阀板

衬胶蝶阀

20/21系列

尺寸范围

NPS 1至20 / DN 25至500

温度范围

-20°F至400°F（-29°C至204°C）

最大许用操作压力

150 psi（10巴）

特点和优势

20/21系列衬胶蝶阀在远超卫生阀门应用所要求的高标准，同时继承了固有的流特征和能力。博雷20系列对夹阀门配有法兰定位孔，配套的支耳式21系列则适用于终端应用和其他法兰需求。

卫生和化工应用

单体式阀板/阀杆

高Cv，低压降

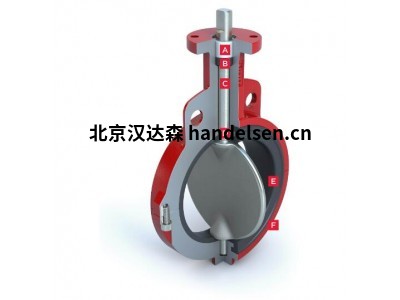

衬胶蝶阀20-21系列特点

A. 阀杆衬套

非腐蚀性重型缩醛衬套可吸收执行机构的侧推力。

B. 阀杆填料

双“U”杯密封设计可进行自我调节，提供双向的可靠密封，防止外界物质进入阀杆孔。

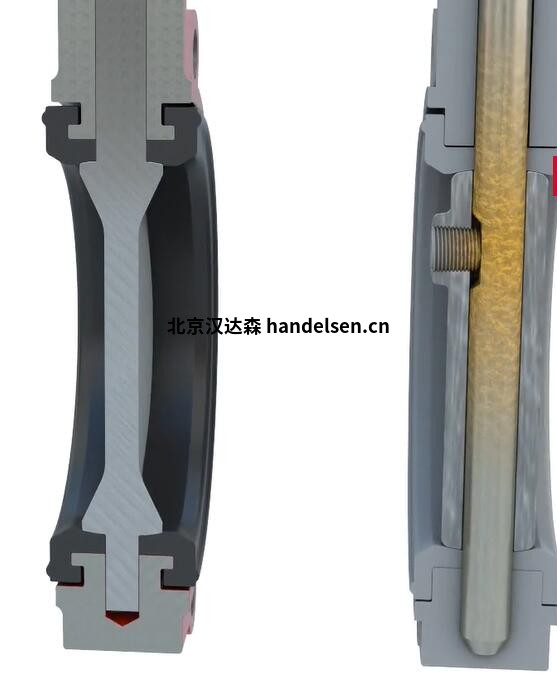

C. 阀板/阀杆

单体式设计。阀板边缘采用球型机械加工和手工抛光，以实现气泡级密封效果、最小扭矩以及更长的阀座寿命。阀板/阀杆设计本身就可以完全避免颗粒截留和细菌性腐败，提供卫生应用所需的保护。为了达到出色的抗腐蚀性和耐磨性，单体式阀板/阀杆完全包覆在乙丙橡胶或丁腈橡胶中。轻薄的阀板设计提供更高的Cv值（最多可比大多数普通阀杆设计高出50%）和更强的压力恢复，以此实现低压降，阀门节能效果更好。

D. 主密封和二级密封

这些阀杆填料可以防止管道介质接触到阀杆或阀体。主密封是通过与阀板毂的模压阀座平板进行干扰拟合来实现的。二级密封是通过比阀杆洞直径更大的阀杆直径来实现。

E. 阀座

博雷舌槽粘接式阀座设计可降低扭矩，将流体介质完全与阀体隔离开。该阀座还配备模压O型圈，无需配备法兰垫片。

F.阀体

两段式对夹或支耳式设计使组装和维护更简单。按照标准为1"-8"阀门配备具有绝佳耐腐蚀性的尼龙11涂层，可根据需求为更大尺寸阀门提供。聚酯涂层为10"-20"阀体的标准配置。

技术规格

衬胶蝶阀——20/21系列

尺寸范围

NPS 1至20 / DN 25至500

阀体材料

铸铁、球墨铸铁、不锈钢、铝

温度范围

-20°F至400°F（-29°C至204°C）

阀杆材料

不锈钢、EPDM模塑不锈钢、BUNA-N模塑不锈钢

最大许用操作压力

150 psi（10巴）

阀座材料

EPDM、BUNA-N、PTFE带衬EPDM、FKM、聚氨酯

密封等级

双向气泡级密封

阀板材料

不锈钢、EPDM模塑不锈钢、BUNA-N模塑不锈钢

阀体类型

对夹、支耳

设计标准

MSS SP-67、API 609 A类

法兰钻孔

ASME B16.1 125级、ASME B16.5 150级、EN 1092 PN 10

测试标准

MSS SP-61、API 598、EN 12266-1

认证

ABS、ATEX、必维国际检验集团、DNV、NSF 61/372、PED、PE(S)R、SIL

结构长度

MSS SP-67、API 609 A类、EN 558

应用

卫生服务、轻度腐蚀性、有毒介质
