Schubert & Salzer球形扇形阀4030用于关闭和控制任务

Schubert 球形扇形阀4030磨损极小

Schubert & Salzer 球形扇形阀

Schubert & Salzer 的球形扇形阀用于各种要求苛刻的截止和控制任务，特别是对于肮脏、磨蚀性和糊状介质。

这种阀门设计的特点是驱动比极大，流量大。

由于球形扇形阀的特殊设计，流动介质的全部力被轴承轴颈吸收。因此，气动和电动驱动需要非常低的操作力。

球形扇形阀的设计原理

这些截止阀和控制阀的核心是一个 90° 可旋转的球形扇区作为节流装置。在恶劣的操作条件下，

球形扇区通过外壳中易于更换的座环密封介质。球扇区的一部分用于关闭，

另一部分的孔直径通常约为公称阀门直径的 80%。为了避免在热载荷或机械载荷下产生张力，

轴承和轴封安装在轴承座的摆动轴承衬套中。轴封通过带有集成弹簧元件的自调节 PTFE 填料进行。

球扇形阀具有中心轴承和稳定的轴承轴颈。因此，在旋转运动过程中，球扇区不会从阀座密封件上抬起。

恒定的驱动扭矩几乎不受压差变化的影响。

球扇阀的优点

即使对于肮脏、磨蚀性和糊状介质，磨损也极小

在较宽的控制范围内实现精确控制

轴承轴颈导致的驱动力低

高KVS值

坚固紧凑的设计

使用寿命长，运行成本低

易于维护和维修

无流动偏转

由于采用椭圆形流动几何形状，无需纸浆脱水

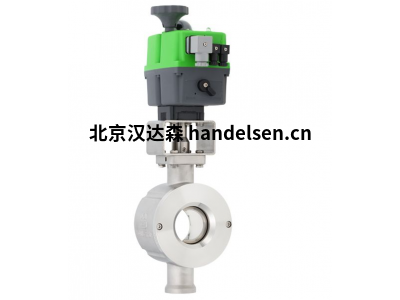

4030 – 球形扇形电动阀

4030 型球形形马达阀用于许多工艺工程过程，用于关闭和控制任务，特别是磨蚀性、糊状和纤维状流体。

该系列的特点是高的驱动比（300：1）和高流速。

技术参数

大小：DN 25 - DN 300

公称压力：

DN25 - DN50：PN40、ANSI#300、ANSI#150

DN65 - DN100：PN25，ANSI#150

DN125 - DN300：PN16，ANSI#150

材料：不锈钢 1.4408 / 1.4404

温度：介质温度 -40 °C 至 220 °C，取决于密封设计。

应用 液体、悬浮液和气体，无论是否被污染、磨蚀性或糊状。

电机驱动

控制驱动器或三点驱动器

电压 230 VAC， 115 VAC， 24 VAC，

400 伏，24 伏直流电

Schubert 球形扇形阀4030磨损极小
