bray Acris系列24/25全PFA带衬蝶阀适用于高要求腐蚀性

技术规格

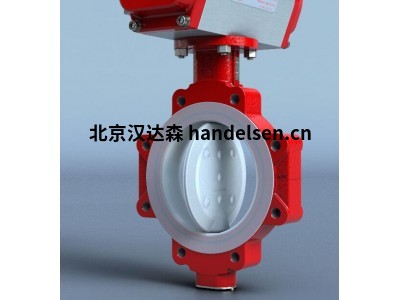

PFA衬氟蝶阀 - Acris®系列24/25

尺寸范围

NPS 2至24 | DN 50至600

温度范围

-20°F至320°F | -29°C至160°C

最大许用操作压力

NPS 2至6：高达232 psi | DN 50至150：高达16 bar

NPS 8至24：高达150 psi | DN 200至600：高达10 bar

密封等级

零泄漏

阀体类型

2件 | 对夹，支耳

认证

SIL 3，ISO 15848-1

阀体材料

球墨铸铁

衬里材料

PFA

阀板/阀杆材料

NPS 2至12（DN 50至300）：17-4不锈钢外包覆PFA

NPS 14至24（DN 350至600）：17-4不锈钢阀杆/高强度钢质阀板外包覆PFA

阀座增能器材料

硅橡胶 | Viton™

设计标准

MSS SP-155 | MSS SP-67

测试标准

API 598 | ISO 5208

结构长度

API 609 | ISO 5752 | EN 558系列20

法兰钻孔

ASME B16.5 CL150 | ASME B16.1 CL125 | PN10，16 | JIS 10K

应用

化工和石化，氯碱，离子交换树脂系统，反渗透净水补水系统，半导体制造，超过滤，超纯管道系统，紫外线消毒系统，真空系统，废水处理系统

介质

盐水，溴，苛性碱，湿法/干法氯气，盐酸，有机溶剂，磷肥，强氧化剂，硫酸，超纯水，粘性液体

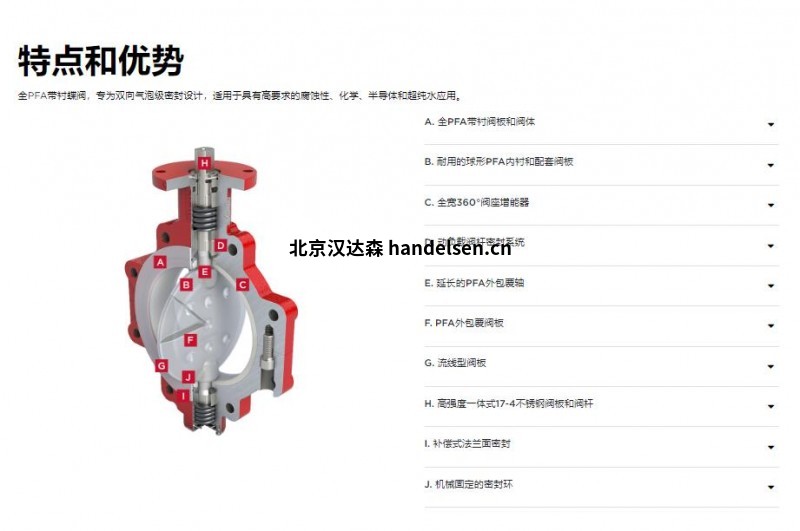

特点和优势

全PFA带衬蝶阀，专为双向气泡级密封设计，适用于具有高要求的腐蚀性、化学、半导体和超纯水应用。

A. 全PFA带衬阀板和阀体

专有的复合材料具有无与伦比的抗腐蚀、抗渗透和抗微生物污染能力，可实现最大的纯度和可靠性，并且具有最小的维护需求。

B. 耐用的球形PFA内衬和配套阀板

接口形成紧密的双向密封。

C. 全宽360°阀座增能器

确保密封均匀。

D. 动负载阀杆密封系统

可自行调节，以消除泄漏通道，减少挥发性物质的逸散性排放，实现长期免维护运行。（标准密封系统符合ISO 15848-1低逸散性排放要求。）

E. 延长的PFA外包覆轴

增强阀杆密封，消除泄漏通道，并使阀杆免受腐蚀介质的侵蚀。

F. PFA外包覆阀板

PFA树脂与基体金属机械粘结，实现真空性能。

G. 流线型阀板

专为实现最大流量而设计。

H. 高强度一体式17-4不锈钢阀板和阀杆

标准配置，提高可靠性。

I. 补偿式法兰面密封

在阀门和法兰之间维持适当的密封。

J. 机械固定的密封环

宽阔的弹性阀座增能器固定在机加工阀体凹槽中，可在完全工作压力下进行管线终端维护。

PFA衬氟蝶阀

Acris®系列24/25

尺寸范围

NPS 2至24 | DN 50至600

温度范围

-20°F至320°F | -29°C至160°C

最大许用操作压力

NPS 2至6：高达232 psi | DN 50至150：高达16 bar

NPS 8至24：高达150 psi | DN 200至600：高达10 bar

阀体类型

2件 | 对夹，支耳
