aplisens CTI6 CTI8 CTP1温度计类型与热电偶套管绝缘

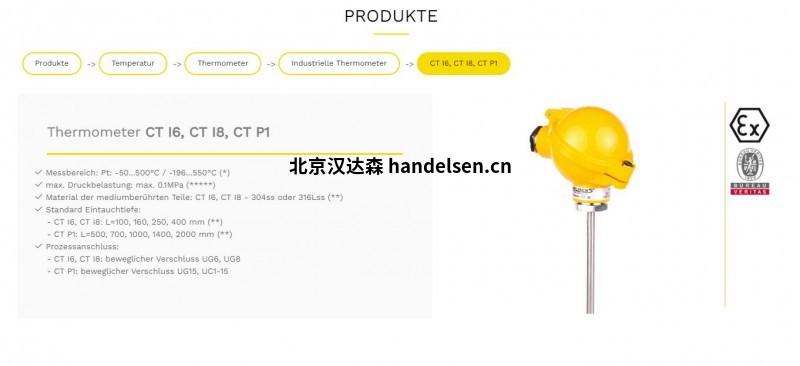

温度计 CT I6、CT I8、CT P1

 测量范围：Pt：-50...500°C / -196...550°C (*)

 最大压力负荷：最大 0.1MPa (*****)

 与介质接触部件的材料 CT I6、CT I8 - 304ss 或 316Lss (**)

 标准浸入深度：

- CT I6、CT I8：L=100、160、250、400 毫米 (**)

- CT P1：L=500、700、1000、1400、2000 毫米 (**)

 工艺连接：

- CT I6、CT I8：活动百叶窗 UG6、UG8

- CT P1：活动百叶窗 UG15、UC1-15

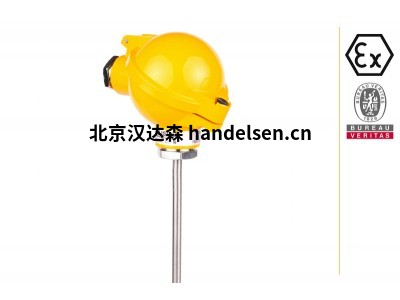

温度计类型 CT I6、CT I8、CT P1

技术数据：

1.Messbereich:Pt: -50...150°C/-196..550°C(*)J/K:-40...550°C

2.最大压力负荷:最大至: 01, Mpa (*****)3.介质传输部件材料:CT I6, CT18 -304ss 或 316Lss (*)CT P1-HM 钢

4.标准浸入深度 L:CTI6、CTI8:L= 100、160 250、400mm(**CT P1:L=500、700、1000、1400、2000mm(**) 5.工艺连接:CT16、CT18:压缩接头 UG6、UG8CT P1:压缩接头 UG15、UC1-156.时间常数：

0.5/0.9 [s]

传感器类型

CT I6

CT I8

s4/s13

s9.5/s28

与热电偶套管绝缘

s7/s18

s101s25

焊接保护管

s1/s5

S1.5/S7

7.测量插件直径:CT16-60mm; CT18-90mm; CTP1-150mm 8.安装点允许的振动载荷:5...80 [Hz](up to 2 [g])

I M1 Ex ialI 1/2 G Ex ia llC T6I 1D Ex iaD 20 T75°C

ATEX 证书：

订购代码

700

UG15

-Pt100

AT-2

0-100°C

其他**

设置范围

变送器类型 (***) 或不带

KZ - 端子底座TR 传感器准备安装其他变送器

热电偶连接类型：无或 O、P、Z传感器连接类型：2、3、4 线制，热电偶无测量元件类别：AA、A. B 或 1.2测量元件类型：Pt、2xPt 或 J、2xJ.K、2xK

压缩接头：无或 UG6,UG8 M16x1.5，UG15 M24x2.UC1-15

安装长度：对于 CT l6 和 CT 18 L=100,160,250,400 mmfūrCTP1L=500,700,1000,1400,2000 mm(**)

1 组 l (lM1)(****)ll 组 ll (1/2G 和 1D)

ATEX 证书：Exia 或无

保护管类型：16、18、P1

更多信息：

1.(*) 可互换插件类型：W2 标准适用于 -50...500°C 或 W1 适用于 -196...550°C。

2.(**) . 根据要求提供其他版本 3.

3.(***) 类型：AT-2、LI-24G、GI-22-2、ATX-2、GIX-22-2 或其他。温度变送器

4.(****) I 组温度传感器配有不锈钢外壳。

5.(*****)根据要求，我们提供用于更高压力的 ERMETO 接头。

6.(******) 根据变送器数据表提供其他所需参数。
