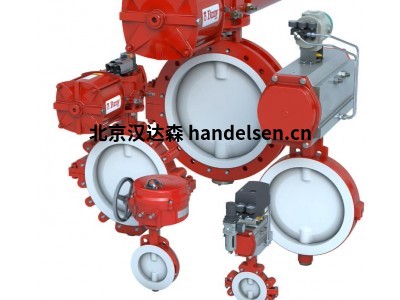

bray 2-Cx凸耳式衬里蝶阀关断保护高流速防静电

规格

PTFE 内衬 - 2-CX。

尺寸范围

DN 50 至 400

温度范围

-29°C 至 200°C

最大允许工作压力

10 巴

阀体样式

晶圆，凸耳

密封性试验

EN 12266-1 等级 A

阀门设计

EN 12569 （英语） |EN 593标准 |NE 167 （英语）

材料标准

EN 16668 |AD2000 W0型

标记

EN 19 （英语） |DIN EN IEC 61406 认证 |接线端子DIN 91406

顶部法兰

国际标准化组织 5211

法兰钻孔

EN 1092-1 PN 10 标准

面对面

EN 558 系列 20

符合性声明

行政长官 |UKCA公司

压力设备指令

2014/68/欧盟 |PE（S）R

机械指令

2006/42/欧共体

大气爆炸

ATEX （2014/34/欧盟）

无组织排放

国际标准化组织 15848-1 |TA-Luft VDI 2440

安全完整性等级

IEC 61508 3 级（支持 SIL 3）

阀体材料

低温球墨铸铁 （EN 5.3103）

圆盘材料

不锈钢 （EN 1.4408） |双相不锈钢 （EN 1.4470）

阀杆材料

不锈钢 （EN 1.4408） |不锈钢 （EN 1.4542） |双相不锈钢 （EN 1.4470）

座椅材料

聚四氟乙烯 |导电聚四氟乙烯

应用

化学气体、化学流体、石化、食品和饮料、制药、水和废水处理

优势和特点

22 系列 Cx 晶圆和 23 系列 Cx 凸耳式衬里 蝶阀采用最先进的设计， 提供出色的关断保护和高流速 具有超长的使用寿命。它一直特别 专为满足化学品的严格要求而设计 工业。

 1 防静电：通过防静电设计（接地装置和顶部法兰钻孔）进行静电放电。

防静电设计（接地装置和顶部法兰钻孔）

2 阀杆设计：高强度阀杆设计包括

防喷功能，可确保安全操作和

超长使用寿命

3 阀杆衬套：非腐蚀性、重型乙缩醛衬套可吸收致动器侧面的冲击力。

衬套可吸收执行器侧推力

4 数字标签：只需扫描 QR 码，即可轻松识别每个阀门。

只需扫描产品识别标签上的二维码

根据 IEC 61406 标准，只需扫描产品识别标签上的 QR 码，即可轻松识别每个阀门。

5 轴承： 聚四氟乙烯浸渍钢轴承可精确

对准上下阀杆

6 阀杆密封系统： 活负载、自调整

填料设计采用一级和二级

密封原理，符合最严格的

无组织排放要求

7 阀座：独特的原生聚四氟乙烯阀座（厚度至少 3 毫米

阀座：独特的原生聚四氟乙烯（厚度至少为 3 毫米

同时减少接触部件的磨损

接触部件的磨损

8 阀座加力器：弹性阀座加力器完全环绕阀座，包括盘轴在内。

完全环绕阀座，包括盘毂

提供均匀的力，足以实现零泄漏

9 盘：盘由原生聚四氟乙烯封装（厚度至少为 3 毫米

厚度不小于 3 毫米），可对最具腐蚀性的介质提供出色的密封性。

介质

PTFE 衬里

2-Cx。

尺寸范围

DN 50 至 400

最大允许工作压力

10 巴

温度范围

-29°C 至 200°C
