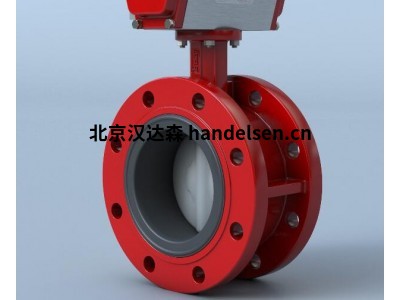

bray 3A/3AH系列弹性座式蝶阀采用双法兰设计国际兼容

规格

弹性座蝶阀 - 3A/3AH 系列

尺寸范围

NPS 2 至 20 / DN 50 至 500

阀体材料

铸铁、球墨铸铁、碳钢

温度范围

-29°C 至 204°C (-20°F 至 400°F)

阀杆材料

不锈钢、蒙乃尔 K500

最大允许工作压力

3A 系列：12 巴 （175 磅 / 平方英寸）

3AH 系列：16 巴 （250 磅 / 平方英寸）

阀座材料

粘合三元乙丙橡胶、粘合 BUNA-N、粘合 FKM

关断等级

双向气泡密封

圆盘材料

尼龙 11 涂层球墨铸铁、铝青铜、不锈钢

阀体样式

双法兰

法兰钻孔

ASME B16.1 Class 125、ASME B16.5 Class 150、EN 1092 PN 10、16

测试标准

MSS SP-61、API 598、EN 12266-1

认证

ABS、ATEX、必维国际检验集团、中国船级社 (CCS)、DNV、PED、PE(S)R、SIL

面对面

API 609 B 类短板、EN 558 13 系列

应用

废水、海水、水、其他液体和气体

特点和优点

Bray 的 3A/3AH 系列弹性座式蝶阀采用双法兰设计，非常适合死端服务。国际兼容性是 Bray 模块化阀门产品系列的主要设计优势。

同一阀门兼容大多数世界法兰标准 - ASME Class 125/150、BS 10 表 D 和 E、BS 4504 NP 10/16、AS 2129 和 JIS10。此外，3A 和 3AH 系列阀门的设计符合 ISO 5752 表 2（EN558 表 13）面对面法兰和 ISO 5211 执行器安装法兰的要求，从而使一种阀门设计可用于全球多个市场。

A. 阀杆

精密的双 "D "型圆盘与阀杆连接可驱动圆盘，无需螺钉或销钉。

B. 阀座

布雷的粘合阀座设计可降低扭矩，并将流动介质与阀体完全隔离。阀座还具有模制 O 形圈，无需使用法兰垫片。

C. 阀杆固定组件

阀杆通过一个独特的不锈钢 Spirolox® 扣环、一个止推垫圈和两个 C 形环固定在阀体中。使用标准手动工具即可轻松取下锁紧环。阀杆固定组件可防止在现场维修时意外拆卸阀杆。

D. 阀杆衬套

非腐蚀性重型乙缩醛衬套可吸收推杆侧推力。

E. 阀杆密封件

双 "U "杯密封设计可自动调节，提供双向密封，防止外部物质进入阀杆孔。

F. 扩展管颈

加长的管颈长度可容纳 2 英寸（50 毫米）的管道隔热材料，并便于安装执行器。

G. 主要和次要密封件

这些密封件可防止管路介质接触阀杆或阀体。主要密封是通过模制阀座平面与盘毂间的过盈配合实现的。二次密封是由于阀杆直径大于阀座阀杆孔的直径。

H. 圆盘

经过球形加工和手工抛光，可提供气泡密封关断、最小扭矩和更长的阀座寿命。

弹性座蝶阀

系列 3A/3AH

尺寸范围

NPS 2 至 20 / DN 50 至 500

温度范围

-29°C 至 204°C (-20°F 至 400°F)

最大允许工作压力

3A 系列：12 巴（175 磅 / 平方英寸）

3AH 系列：16 巴（250 磅/平方英寸）
