bray 31U系列衬胶蝶阀承受高管线速度压力法兰钻孔

技术规格

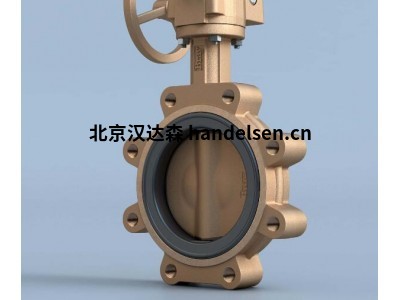

衬胶蝶阀 - 31U系列

尺寸范围

NPS 2至12 / DN 50至300

阀体材料

球墨铸铁、碳钢、镍铝青铜

温度范围

0°F至212°F（-18°C至100°C）

阀杆材料

不锈钢、17-4PH不锈钢、蒙乃尔K500

最大许用操作压力

285 psi（20巴）

阀座材料

粘接BUNA-N

密封等级

双向气泡级密封

阀板材料

316不锈钢、蒙乃尔K500、镍铝青铜

阀体类型

支耳

法兰钻孔

ASME 150级、EN 1092 PN 10、16、25

测试标准

API 598、EN 12266-1

认证

ABS、ATEX、CRN、DNV、D.O.T. 54、NSF 61/372、PED、PE(S)R

结构长度

API 609 A类、EN 558 20系列

应用

高压工业和船用终端设备

岸上和离岸消防

特点和优势

博雷的31U系列衬胶蝶阀专为岸上和离岸消防应用设计，适用认证为D.O.T. 54（英国贸易部）。31U系列的设计可以承受高管线速度和压力。

衬胶蝶阀31U系列特点

A. 模块化设计

博雷所有的手动齿轮操作器、电动和气动执行机构均直接安装在S31U上，无需支架。

B. 阀杆衬套

非腐蚀性重型缩醛衬套可吸收执行机构的侧推力。

C. 阀杆填料

获得专利的阀杆卡簧和C型扣环可防止在现场作业期间意外拆卸阀杆

D. 阀座设计

博雷的舌槽粘接式弹性阀座设计具有低于目前市场上多种阀门的扭矩，并通过完全密封设计，将流体介质与所有阀门组件（除阀板以外）完全隔离。阀座配备模压切向O型圈，无需使用任何法兰垫片。

E. 主密封和二级密封

这些阀杆填料可以防止管道介质接触到阀杆或阀体。主密封是通过与阀板毂的模压阀座平板进行干扰拟合来实现的。二次密封则是通过比阀座阀杆洞直径更大的阀杆直径来实现。

F. 阀颈

加长阀颈的长度实现管道绝缘，也更容易接触到安装操作器。

G. 阀体

一体式支耳法兰配置，可选聚酯涂层球墨铸铁/碳钢或无涂层镍铝青铜。所有阀体均可添加钻孔，以符合ASME 125/150、PN10/16或其他国际法兰标准。

H. 阀杆

高强度上下阀杆包含精密公差双D形阀板驱动连接。这可以避免阀杆保留组件暴露在管道介质中，并且与阀板螺丝和锥销不同，该设计易于拆卸，便于维护。

I. 阀板

铸件采用球型机械加工和手工抛光，以最小扭矩提供气泡级密封，延长阀座寿命。

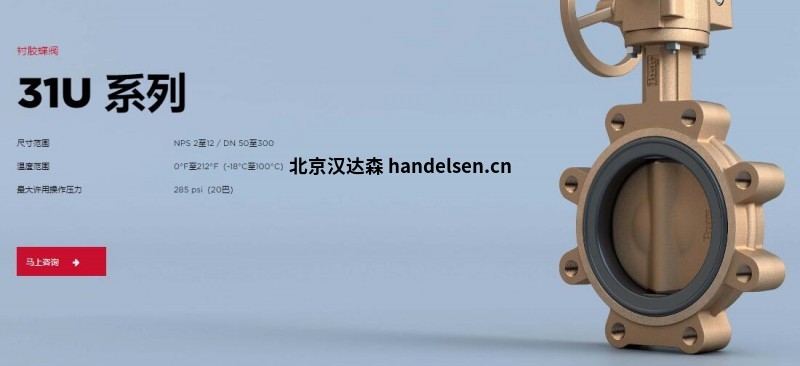

衬胶蝶阀

31U 系列

尺寸范围

NPS 2至12 / DN 50至300

温度范围

0°F至212°F（-18°C至100°C）

最大许用操作压力

285 psi（20巴）
