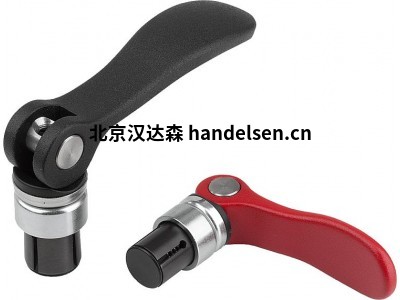

KIPP K1500心轴夹头夹紧系统钢制带凸轮杆蓝色钝化垫圈

铸铝

铸铝凸轮杆重量轻、强度高，手柄涂有粉末涂层，经久耐用，美观大方。有红色和黑色可供选择。

塑料

玻璃纤维增强塑料增强了凸轮杆的强度和韧性。有红色或黑色可供选择。

产品描述

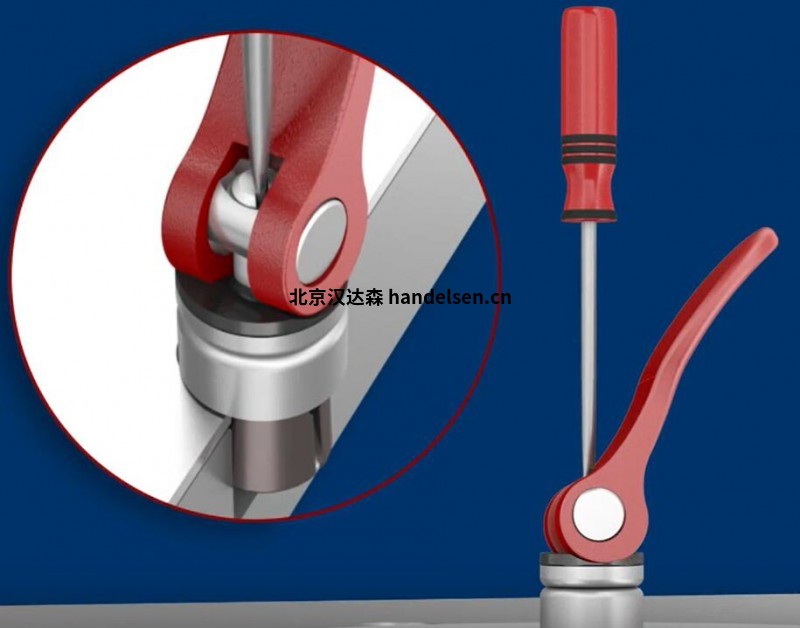

利用这种获得专利的夹紧系统，无需工具即可通过外形配合将两个部件定位，然后通过摩擦连接将其夹紧在一起。夹紧范围和夹紧力均可调节。

材料

手柄，铸铝，EN AC-46200。

止推垫圈，玻璃纤维增强 PA 66 GF 35 X 塑料。

不锈钢铰链销。

拉杆、垫圈、夹头、碟形弹簧，钢质。

型号：

精细结构粉末涂层握把，黑色或红色 RAL 3003。

止推垫圈，黑色。

蓝色钝化垫圈。

拉杆和夹头黑色氧化处理。

注意事项

当夹头在孔中定位时，建议凸轮杆处于垂直位置。

夹紧系统的功能在公差为 H7 的孔中进行了测试。所有夹紧力值均为指导值，不含安全系数。

用户必须自行检查是否适合相关应用。

优点

无需工具即可将两个组件连接在一起。在夹紧状态下，两个部件可以完美地固定在一起。紧凑的设计意味着带凸轮杆的心轴夹头甚至可以用于盲孔。对孔的尺寸没有特殊要求。此外，表面和设计也无需具备任何特殊属性。

功能原理：

夹紧系统在打开状态下插入孔中。在锁紧过程开始时，芯轴夹头膨胀并夹紧下部组件。在锁紧过程结束时，集成的碟形弹簧组件会产生一个正向的向下力，将两个部件相互夹紧。

参考图纸：

1) 已启动

2) 无驱动

特殊功能：

RoHS

K1500

心轴夹头，钢制，带凸轮杆

手柄材料

钢制

KIPP 钢制凸轮杆以更经济的价格提供了全金属手柄的耐用性。适用于工件夹持和其他防水及户外环境的应用。

不锈钢

不锈钢凸轮杆非常适合食品加工、医疗设备和户外机械等具有挑战性的应用。
