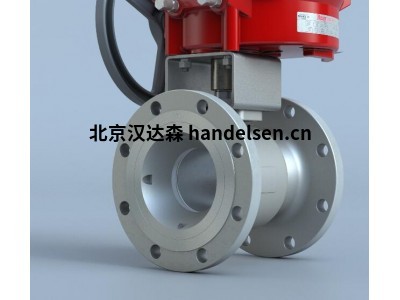

bray RF15/RF30系列凸面法兰式球阀通用流控制应用零泄漏

技术规格

法兰式球阀 - RF15/RF30系列

尺寸范围

NPS 1至12 / DN 25至300

阀体材料

不锈钢（CF8M）、碳钢（WCB）、特种合金

温度范围

-50°F至650°F（-46°C至343°C）

阀杆材料

ASTM A479 Gr 316, 17-4PH，蒙乃尔合金​​​​​​​

最大许用操作压力

RF15：ASME 150级

RF30：ASME 300级

阀座材料

标配：TFM 1600

可选：Tek-Fil®*、PEEK、UHMWPE、RPTFE、金属

密封等级

ASME VI级，零泄漏

球体材质

不锈钢（CF8M）

阀体类型

一体式

设计标准

ASME B16.34、API 608、MSS SP72、NACE MR0175

测试标准

API 598、ASME B16.34、MSS SP 61

认证

API 607、ATEX、CRN、NSF 61/372、PED、PE(S)R、TR CU、SIL

法兰钻孔

ASME B16.5

端口

标准端口

结构长度

ASME B16.10

应用

加工、油罐区、燃料、石油和天然气

特点和优势

RF15/RF30系列凸面法兰式球阀在全球广泛用于可靠的通用流控制应用。这些多用途凸面法兰式缩径流道球阀提供多种可选阀内件和配件，在各行各业的广泛应用条件下都能提供优越的性价比和可靠的运行。

RF15/RF30系列缩径流道法兰式球阀的设计旨在确保提供气泡级密封和低工作扭矩。尺寸为½" - 2"的阀门采用具有一体式动态负载填料功能的Flow-Tek智能阀杆技术。尺寸为2 ½" - 12"的阀门则采用独立的填料函盖，无需拆卸安装硬件或操作人员即可轻松调整。填料函盖采用特型设计，可将负载均匀地分布在填料上。动态负载填料通过其Belleville垫圈实现自调整，可以针对环境变化和磨损做出补偿，从而确保免维护运行和长久的寿命周期。尺寸为12"的阀门则采用耳轴式球体支架以减少工作扭矩。

所有的弹性阀座材料均确保双向、气泡级密封并在阀座外径采用减压槽，以便在气体滞留于阀体内等情况下释放从上游阀座传导的压力，同时进行正向预压以确保低压/真空密封性能。

非防火和API 607防火阀门：

RF15/RF30系列阀门可提供配备标准阀杆填料的非防火型或配备石墨阀杆填料的API 607防火型。

安全安装

RF15/RF30系列阀门采用符合ISO 5211至2"阀门尺寸的整体铸造执行机构安装垫，易于实现自动化。

法兰式球阀

RF15/RF30系列

尺寸范围

NPS 1至12 / DN 25至300

温度范围

-50°F至650°F（-46°C至343°C）

最大许用操作压力

RF15：ASME 150级

RF30：ASME 300级
