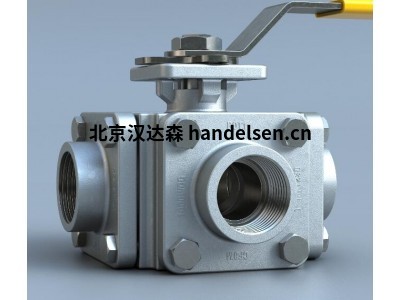

bray MPT/MPC系列多端口球阀阀体不锈钢多向控制关断功能

技术规格

多端口球阀 - MPT/MPC系列

尺寸范围

¼ - 12"（8 - 300mm）

阀体材料

不锈钢，碳钢，合金

温度范围

-20°F至450°F（-31°C至232°C）

阀杆材料

可与其他多端口型号互换

最大许用操作压力

ASME Class 150，

300（PN10至PN40）

1000psi CWP（69巴）

阀座材料

标配：TFM 1600

可选：Tek-Fil®*、UHMWPE、RPTFE、PTFE

密封等级

零泄漏

球体材质

可与其他多端口型号互换

阀体类型

3通和4通

设计标准

ASME B16.34

端部连接

螺纹式，卡箍连接，承插焊接，对头焊接，ASME B16.5标准法兰式连接

测试标准

ASME B16.34

认证

端口

全通径

结构长度

制造商标准

逸散性排放

应用

将介质分流至不同位置，使介质绕过过滤器、计量表、换热器

特点和优势

MPT/MPC多端口球阀系列提供3通和4通流量控制。经济高效的Multi-port系列球阀在一个阀门中整合了多向控制和关断功能， 避免重复安装阀门，无需额外的断流阀。

测试

根据ASME B16.34进行了测试

29" Hg真空应用

阀杆采用防吹出设计，确保最高的安全性，符合ASME B16.34规范

阀门符合CE要求

特征

阀杆填料：Multiport系列1/4" - 4"阀门均采用动负载阀杆填料装置，确保可靠的阀杆填料。通过采用Belleville垫圈，阀杆填料可自动调整，以补偿温度变化和正常磨损。6"- 12"阀门使用独立的填料函盖，可在阀门使用过程中轻松调节。1/4"- 2"阀门还提供主阀杆填料和二级阀杆填料。主密封为止推垫圈和O型圈组件。可调阀杆填料在阀杆上部轴颈区域的阀杆与阀体之间形成二级密封。

四阀座设计：作为标准配置，Multiport系列阀门还配有一个额外的第四阀座。此阀座独立密封，可防止腔体区域泄漏并保持球体正确对齐。增加的这一阀座将双向控制和关闭功能整合在同一阀门中，在T形和L形端口球体中均设有OFF位置。Flow-Tek阀座设计可确保双向气泡级密封和低工作扭矩。

阀座选择：提供一系列阀座材料，可满足大多数应用的需求。TFM为阀座标配材料。其他选择包括RPTFE、PTFE、UHMWPE和Tek-Fil®（碳/石墨填充TFM）。

Tek-Fil®阀座在高温、高循环和蒸汽应用中提供更小扭矩。

互换性：相同尺寸阀门的不同型号之间的许多零件都可以互换，包括球体、阀杆、阀座以及阀杆和阀杆填料。

腔体填料：Multiport 230/240和150/300型号阀门提供自选腔体填料。腔体填料可降低因管路介质流体滞留在球体与阀体壁之间的空隙而导致介质污染的可能性。

安全安装：整体铸造的上法兰可确保执行机构的正确安装。在阀门处于满负荷压力条件下，可轻易而安全地拆卸执行机构装置。安装法兰按照ISO 5211标准设计，可实现直接嵌入安装。通过调换行程限位销螺栓在安装法兰上的位置，标准阀门可实现所有流量模式。

球体/阀杆：球体与阀杆的连接设计可确保正确连接。1/4"- 2"阀门的阀杆采用销钉固定，21/2" - 12"的阀杆与球体为一体式，采用耳轴支架。所有阀杆均提供防吹出保护。球体经过精密机加工和镜面抛光，以保证气泡级密封并减小操作扭矩。Flow-Tek球体边缘采用机械加工，减少阀座磨损，进而延长使用寿命。

标准应用

管路介质的混合或共混

将介质分流至不同位置

使介质流绕过过滤器、计量表、换热器等

直接流出或流入储罐

关断来自不同位置的介质

多端口球阀

MPT/MPC系列

尺寸范围

¼ - 12"（8 - 300mm）

温度范围

-20°F至450°F（-31°C至232°C）

最大许用操作压力

ASME Class 150，

300（PN10至PN40）

1000psi CWP（69巴）
