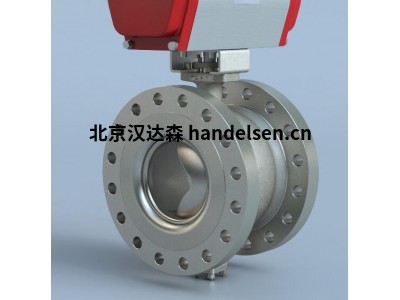

bray 19/19L系列节流开关应用旋转控制阀分段式球阀

技术规格

分段式球阀 - 19/19L系列

尺寸范围

NPS 1至16 / DN 25至400

阀体材料

不锈钢（CF8M）、碳钢（WCB）、316L

可按要求提供其他材质

温度范围

-50°F至+500°F（-46°C至+260°C）

阀杆材料

17-4PH、Nitronic 50（XM-19）、超级双相钢、SMO 254不锈钢

最大许用操作压力

ASME150、300、600级

EN 1092 PN 10、16、25、40

阀座材料

衬胶阀座：（316）内嵌Tek-Fil®不锈钢（S19）

金属阀座：（316）司太立合金硬面不锈钢（S19和S19L）

固体碳化钨（S19L）

密封等级

金属阀座：IEC 60534-4 /ANSI/ FCI 70-2 IV级

软阀座：IEC 60534-4 / ANSI / FCI 70-2 VI级

球体材质

S19：CF8M硬镀铬不锈钢（CF8M）

S19L：采用专用硬面涂层的CF8M。

阀体类型

一体式

设计标准

ASME B16.34

测试标准

壳体测试 - API 598

阀座泄漏 - ANSI FCI 70-2

端口

缩径：90°（标准）、60°、30°，可提供定制球段特型轮廓

认证

CRN，ISO 15848，PED，PED(S)R，TR CU，TSG，UA.TR.089

端部连接

法兰式、无法兰（对夹）

结构长度

法兰式：ANSI/ISA 75.08.02 / ASME B16.10

无法兰式：博雷内部标准

应用

用于以下行业的开/关和控制应用：纸浆和造纸、糖和乙醇生产、采矿、石油和天然气、电力、炼油、化工、食品和饮料、暖通空调，以及其他高耐磨浆料应用。

特点和优势

博雷的19系列作为设计用于节流和开关应用的多用途高性能旋转控制阀，集刀闸阀的剪切作用、截止阀的控制特性和球阀的密封性能于一体。19系列分段式阀门是一款经济实惠的产品，采用具有高量程和高流通能力的独特阀瓣设计，以提供优异的控制阀性能。此外，19系列分段式球阀还为开关应用提供出色的密封性能，弹性阀座式可提供VI级密封性能，金属阀座式阀内件则可提供IV级密封性能。

博雷19L系列分段式控制球阀将标准19系列的多功能设计与先进的阀内件相结合，用于经常会导致传统阀门腐蚀问题的高磨蚀性浆料和恶劣工况应用。博雷将其专有的先进涂层技术应用于阀门的内部组件，相比整个行业内其他常用的涂层技术，提供了更高的硬度和粘合强度。19和19L系列分段式阀门可提供多种阀内件配置，适用于各式各样的行业，包括：

纸浆和造纸

制糖和乙醇

精炼过程控制

发电厂

Hydromet泵隔离

过程控制

食品和饮料

暖通空调

溶剂萃取

采矿

水和废水处理

石油和天然气

化工

气体收集现场

分段式球阀

19/19L系列

尺寸范围

NPS 1至16 / DN 25至400

温度范围

-50°F至+500°F（-46°C至+260°C）

最大许用操作压力

ASME150、300、600级

EN 1092 PN 10、16、25、40
