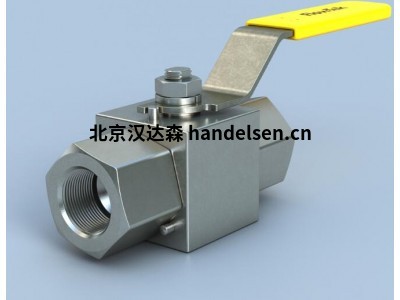

bray HP/HX系列高压仪表应用三段式阀体设计螺纹式球阀

技术规格

螺纹式球阀——HP/HX系列

尺寸范围

HP：¼ - 1"（8 - 25mm）

HX：¼ - ½"（8 - 15mm）

阀体材料

316不锈钢

温度范围

HP：-40°F至280°F（-40°C至138°C）

HX：-29°F至500°F（-34°C至260°C）

阀杆材料

316不锈钢

最大许用操作压力

HP：6,000 psi WOG

HX：10,000 psi WOG

阀座材料

HP：PVDF

HX：PEEK

密封等级

零泄漏

球体材质

316不锈钢

阀体类型

三段式

设计标准

ASME B16.34

端部连接

标准：螺纹式 - NPT，可选：压合接头

测试标准

API 598

端口

标准端口

结构长度

制造商标准

应用

一般用途、空气、水、石油和天然气

特点和优势

 HP/HX系列螺纹式球阀为高压和仪表应用提供坚实的可靠性。阀门采用三段式阀体设计，安装灵活，且易于维护。HP和HX型号均采用符合NACE规格的316不锈钢阀体作为标配构件。也可选用其他阀体材料，如Duplex SS、Hastelloy®、蒙乃尔合金和钛。所有阀体均标有热处理编码，确保完整的材料可追溯性。

浮球设计提供正向气泡级密封，可在低工作扭矩下实现平稳的90°回转操作。仪表系列的其他优势包括可选配的控制杆或指示器手柄、行程限制止动销以及可更换的阀座和阀杆填料。还可选配用于将阀门固定在所需位置的锁定套件。

安全功能包括一个内部装载防吹出阀杆以及用销钉固定的端部连接件，以防止意外松脱或分解。

螺纹式球阀

HP/HX系列

尺寸范围

HP：¼ - 1"（8 - 25mm）

HX：¼ - ½"（8 - 15mm）

温度范围

HP：-40°F至280°F（-40°C至138°C）

HX：-29°F至500°F（-34°C至260°C）

最大许用操作压力

HP：6,000 psi WOG

HX：10,000 psi WOG
