bray 765系列双向刀闸阀浆料应用设计双弹性阀座推进闸门

技术规格

双向刀闸阀—— 765系列

尺寸范围

NPS 2至12 / DN 50至300

阀体材料

球墨铸铁、CF8、CF8M、CF3M、WCB

最大许用操作压力

90psi（6.2bar）

阀杆材料

304不锈钢

阀体类型

两段式螺栓 - 对夹

闸门材料

304、316、317不锈钢、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®

阀座材料温度范围

天然橡胶：165°F / 74°C

EPDM：248°F / 120°C

设计标准

制造商标准

刮片材料

EPDM

测试标准

制造商标准

认证

ATEX、CRN、PED、PE(S)R、TR CU、UA TR

结构长度

MSS SP81

执行机构选项

手轮、斜轮齿轮、气动、液压、电动

应用

制糖、纸浆和造纸

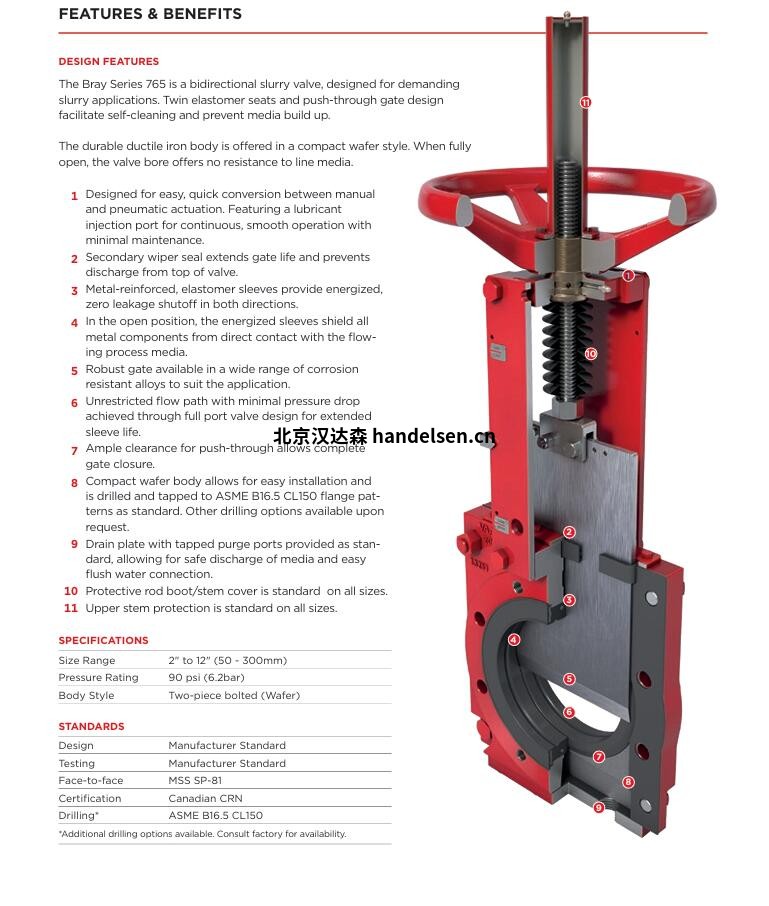

特点和优势

博雷765系列双向刀闸阀专为要求严苛的浆料应用设计。  双弹性阀座和推进闸门设计便于自我清洁，防止介质积聚。

坚固耐用的球墨铸铁阀体采用紧凑的对夹设计。完全打开时阀门全开，不会阻拦管道介质。

 1设计用于在手动和气动驱动之间进行简单、快速的转换。

和气动驱动之间快速转换。具有润滑油

注油口，可实现连续、平稳的运行，并将维护工作减至最少。

最少的维护。

 2 次级刮水器密封可延长闸门寿命并防止从阀门顶部排出。

从阀门顶部排出。

 3 金属加固的弹性套管提供双向通电零泄漏关闭、

双向零泄漏关闭。

 4 在开启位置，通电套筒可保护所有金属部件不与流体直接接触。

在打开位置，通电套筒屏蔽了所有金属部件，使其不与流动的工艺介质直接接触。

工艺介质直接接触。

 5 闸门坚固耐用，有多种耐腐蚀合金可供选择。

坚固的闸门有多种耐腐蚀合金可供选择，以满足不同的应用要求。

 6 流道不受限制，压降最小

通过全端口阀门设计实现，可延长

套筒寿命。

 7 足够的推入间隙使闸门完全关闭。

关闭。

 8 结构紧凑的对夹式阀体便于安装，钻孔和攻丝符合 ASME B16.5 标准。

钻孔和攻丝符合 ASME B16.5 CL150 法兰标准。

标准。可根据要求提供其他钻孔选项。

可根据要求提供其他钻孔选项。

 9 标准排水板，带螺纹清洗口，可安全排放废水。

标准，可安全排放介质并方便连接冲洗水。

冲洗水连接。

 10 所有尺寸均标配保护杆套/杆盖。

 11 所有尺寸均标配上阀杆保护装置。

双向刀闸阀

765系列

尺寸范围

NPS 2至12 / DN 50至300

最大许用操作压力

90psi（6.2bar）

阀体类型

两段式螺栓 - 对夹
