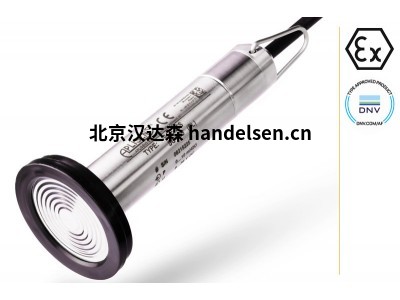

Aplisens智能压力变送器APC-2000ALW

田永福 QQ：2850590589   手机：15201542839 电话：010-64717020-122 传真：010-84786709-666 邮件：sales3@handelsen.cn

4…20mA、0…20mA或0…5mA输出信号+ HART协议

带背光的显示器

使用本地面板键可编程范围、零点漂移、特性和阻尼比

精确度0.075%(根据要求为0.05%)

镀金隔膜(Au)

Aplisens带距离分隔器的变送器安装说明

只能在安装前不久拆除分离器隔膜的保护。变送器-分离器系统中测压液柱的静水压力可能导致测量值显示不正确。安装后，变送器必须进行压力复位。不要用坚硬或尖锐的物体清洁或触摸隔膜。带压力变送器的分离器形成了一个封闭的、校准的系统，充满了压力表流体。用计量流体填充装置的开口是密封的，不得打开。选择安装位置时，有必要确保充分消除毛细管张紧以避免过度弯曲。密封件的不正确安装可能会导致不正确的测量指示。选择正确的密封尺寸时，必须特别注意。作为标准，分离器不提供垫圈。

电缆联接

为了正确连接电缆，应执行以下步骤:

在连接变送器电缆之前，断开供电电缆线路的电源；

拧开变送器主体的后盖，以接近电源连接器；

将电缆穿过电缆压盖；

根据下图连接变送器，注意正确拧紧

将导体芯固定到端子的螺栓；

检查HART本地通信跳线的正确安装；

拧紧变送器主体的后盖；

在阀体内留出一小段电缆间隙，拧紧压盖螺母，使压盖

密封件夹在电力电缆上。

变送器的电气连接
