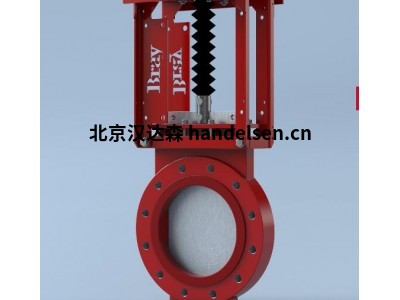

bray 746系列一体式聚氨酯衬里阀体紧凑双向刀闸阀

技术规格

双向刀闸阀—— 746系列

尺寸范围

NPS 2至24 / DN 50至600

阀体材料

球墨铸铁、碳钢 (WCB) 、CF8不锈钢、CF8M不锈钢、CF3M不锈钢

最大许用操作压力

240psi (16巴)

阀杆材料

304不锈钢

阀体类型

单体式、对夹

闸门材料

316, 317不锈钢、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®

衬里最高温度

176°F (80°C)

设计标准

制造商标准

填料最高温度

浸PTFE：450°F (232°C)

PTFE/Buna-N：194°F (90°C)

测试标准

MSS SP151

认证

ATEX, TR CU

结构长度

制造商标准

执行机构选项

手轮、斜轮齿轮、气动、液压、电动

特点和优势

746系列双向刀闸阀阀体和阀箱整体配有一体式聚氨酯衬里，为磨蚀性最高的应用提供VI级密封。衬里延展至阀体正面，提供针对磨蚀性介质的全面保护，无需额外垫片。 单体式耐用球墨铸铁阀体采用紧凑的对夹设计，易于操作和安装。

 1 防护阀杆盖是标准配置，可延长危险环境下的循环寿命。

危险环境中的循环寿命。

2 活负载密封压盖可延长闸门寿命

防止泄漏和从阀门顶部排出。

 3 标准的一体式球墨铸铁阀体，整个阀体带有模制聚氨酯衬里。

聚氨酯内衬。

4 聚氨酯阀体衬里的额定温度高达 80°C/176°F

完全保护阀体不受磨损性管路介质的影响。

 5 不受限制的流道和最小的压降

通过全端口阀门设计实现不受限制的流道和最小的压降，从而延长阀门寿命。

 6 坚固的闸板有多种耐腐蚀合金可供选择，以适应各种应用。

 7 阀座和端口设计成平齐，消除了可能积聚介质的空腔，防止介质堵塞。

 8 防护阀杆盖/杆套是整个产品的标准配置。

双向刀闸阀

746系列

尺寸范围

NPS 2至24 / DN 50至600

最大许用操作压力

240psi (16巴)

阀体类型

单体式、对夹
