德国MEGI锥体 带环形垫圈的机械止动器 货号781063
德国MEGI锥体 带环形垫圈的机械止动器 货号781063
产品详情
MEGI锥体-MEGI锥体支架
德国MEGI锥体 带环形垫圈的机械止动器 货号781063
产品详情
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
用于机器、上层建筑和驾驶室的弹性安装和拆卸安全安装。
负载类型/方向：
压缩
撕
剪切
组合（压缩、撕裂、剪切）
静态最大负载：压缩17 kN
类型：
MEGI®锥体可提供方形法兰和4个紧固孔或
椭圆形法兰和2个紧固孔。
由于弹性体体的巧妙形式，可以在 X 和 Y 方向上实现不同类型的刚度。
所有类型都有硬度、软质、中硬度和硬质。
使用示例：
安装：
驾驶室、底盘驾驶室
骨料、电动和内燃机
压缩机和泵
振动机
车身上部结构
特殊性能：
撕下安全
可撕裂
带环形垫圈的机械止动器
由于环形垫圈，轴向的载荷曲线是渐进的
使用全金属铁芯可实现更高的扭矩
非常好的水平引导
可选不同的水平刚度
迹象：
中心螺杆接头强度等级：5
可根据要求提供其他强度类别

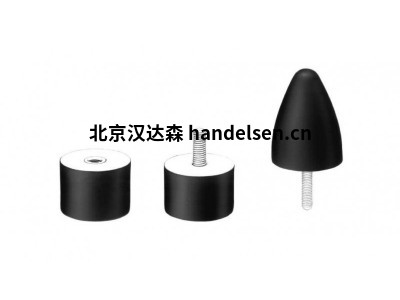

MEGI停止缓冲器
用于机器和骨料的易于安装和低成本弹性安装，并作为可移动部件和组件的冲击保护。
负载类型/方向：
压缩
剪切
角度（压缩/剪切）
静态最大负载：压缩： 50 kN
类型：MEGI-Stop-Buffers®有多种类型和邵氏A硬度，有软硬、中硬和硬硬。
使用示例：
起重机停止缓冲器、门碰撞缓冲器
安装：
轻质和中重骨料
电动和内燃机
压缩机和泵
振动机
特殊性能：
易于使用且成本低廉的标准元件
易于紧固
迹象：
中心螺杆接头强度等级：5
可根据要求提供其他强度类别
弹性体不允许撕裂载荷
MEGI导轨
用于重型机器、发动机和骨料的弹性安装。
负载类型/方向：
压缩
剪切
组合（压缩/剪切）
静态最大负载：
压缩： 800 kN
类型：
带上清液底板的类型
无上清底液底板的类型
类型为带一侧金属板的止动轨
根据数量的不同，可以采用其他变体和几何形状
每种类型都有硬度软、中、硬的一次性使用。
使用示例：
安装：
重型机器和发动机
骨料、电动和内燃机
收费机
乘客电梯和货运电梯
振动机
特殊性能：
非常高的比压缩载荷
定制长度和钻孔模式的糖果
长度可达 2.000 mm
迹象：
弹性体不允许撕裂载荷
MEGI机器支架
适用于各种机器和骨料的弹性安装和部分撕裂安全安装。
负载类型/方向：
压缩
剪切
组合（压缩/剪切）
静态最大负载：
压缩： 21 kN
类型：
MEGI®机器安装座可提供方形法兰和4个紧固孔或
椭圆形法兰和2个紧固孔。它们大多是一次性的，随时待命，交货时间很短，类型如下：
不带撕裂式安全防护装置的类型
带可撕式安全防护装置的类型
带高度调节的类型
每种类型都有硬度、软质、中间和硬质可供选择。
使用示例：
安装：
偏心压力机
火力发电站、公用供热站
骨料、电动和内燃机
工装机床， 各种机器
压缩机和泵
振动机
车身上部结构
特殊性能：
垂直和水平方向的刚度比几乎为1
非常好的水平引导
通过将一对 MEGI® 机器支架固定在一排垂直和水平刚度上，可以改变
迹象：
中心螺杆接头强度等级：5
可根据要求提供其他强度类别
弹性体不允许撕裂载荷
通过使用高度调节，不要使用螺栓的整个长度
MEGI轴承
用于中等重量和重型机器和骨料的弹性安装。
负载类型/方向：
压缩
剪切
撕
组合（压缩/剪切/撕裂）
静态最大负载：
压缩： 6 kN
类型：
MEGI®轴承的种类如下：
基座滑动轴承
法兰轴承
圆形轴承
箱体轴承
它们涵盖了广泛的应用。一些轴承具有特殊形式的弹性体，因此可以在 X 和 Y 方向上实现不同类型的刚度。
此外，一些轴承具有可拆卸的安全防护罩，其中一些轴承具有避免过载的保护装置。
轴承有多种刚度可供选择。
使用示例：
安装：
集 料
电动和内燃机
压缩机和泵
特殊性能：
有些类型具有不同的水平刚度
迹象：
中心螺杆接头强度等级：5
可根据要求提供其他强度类别
MEGI环形元件
组装在适用于压缩元件和撕裂元件的封装中。
用于轻型和重型工程以及车辆和铁路车辆结构的坚固而坚固的安装或结构噪声隔离。
负载类型/方向：
压缩
撕裂（仅按包装组装）
冲击
剪切（仅限环形单元）
组合（压缩/撕裂）
静态最大负载 ：
压缩： 6,1 kN （环形元件）
压缩： 82 kN （圆盘）
使用示例：
MEGI-Ring-Elements®用于较低的载荷和较低的剪切力 MEGIFLEX-Discs®用于较高的载荷，但不允许使用剪切力
主要成对组装，用于安装：
车桥 / 扭矩支架 / 钢板弹簧端 / 铰链支架
小木屋和摊位
上层建筑
特殊性能：
高比压缩载荷能力
通过正确的结构布置，可以进行拆卸式安全安装
弹簧刚度可通过多种元件的组合进行调节
可以组装到冲击系统装置和撕裂系统装置上
迹象：
通过将两个环形元件或两个圆盘相互成对排列，与单个元件相比，压缩刚度可以增加一倍
更高的结构重新规范。必须支撑更高的布置以抵御剪切力
MEGI衬套
用于车轴的弹性安装，可用作柔性转向节接头
负载类型/方向：
轴的
径向
万向节
扭转的
以及上述组合
静态最大负载：
径向双径向 17,7 kN
轴向双轴距 6.3 kN
使用示例：
用于安装：
车轴/车把
机械/骨料/发动机
上层建筑
适用于柔性转向节
迹象：
最大轴向载荷取决于轴向预应力
为了传递扭转力矩和轴向载荷，内管和外管必须很好地固定非常重要
常用货号
MEGI 711023
MEGI 711025
MEGI 711017
MEGI 711019
MEGI 711018
MEGI 781210
MEGI 781211
MEGI 781212
MEGI 781314
MEGI 781315
MEGI 781320
MEGI 781324
MEGI 781330
MEGI 781333
MEGI 781334
MEGI 781338
MEGI 781339
MEGI 781043
MEGI 781053
MEGI 781063
MEGI 781073
MEGI 781083
MEGI 781093
MEGI 781103
MEGI 781113
MEGI 781056
MEGI 781076
MEGI 781086
MEGI 781096
MEGI 781106
MEGI 781116
MEGI 781126
MEGI 781136
MEGI 786021
MEGI 786025
MEGI 786026
MEGI 786030
MEGI 786010
MEGI 785110
MEGI 786210
MEGI 786011
MEGI 786211
MEGI 786113
MEGI 786214
MEGI 735078
MEGI 735039
MEGI 735087
MEGI 735077
