wenglor激光测距传感器CP25QXVT80不受材料、色彩和亮度影响

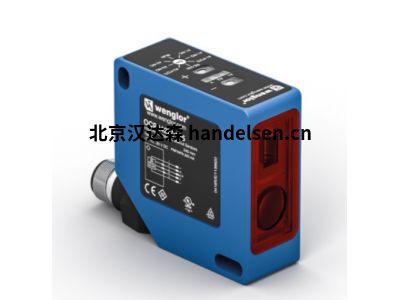

wenglor激光测距传感器CP25QXVT80

激光测距传感器

此类传感器可以非接触方式识别物体或对其计数，测量间距，以光线识别颜色、光泽度或荧光。

额外的专用光缆连接可用于寒冷、高温或空间有限的条件。

激光三角测距传感器

非接触式激光三角测距传感器采用角度测量原理，可在最大 1,000 毫米的近距离范围内进行可靠的高精度测量。

无论物体具有什么颜色、形状、表面粗糙度和结构，三角测量传感器都能确保提供稳定的测量值。

说明

这些传感器采用高分辨率的 CMOS 光电元件和 DSP 技术，通过测量角度来确定距离。

如此就能几乎消除因材料、颜色和亮度引起的切换点差异。 有两个独立的切换输出端可供设置，

借此可将两个切换阈值和一次吸合或释放延时设定为10毫秒的步长。

通过 RS-232 接口不仅可以启动传感器的功能而且还可输出数值。

特点概览

切换迟滞小

不受材料、色彩和亮度影响的切换点

CMOS行

高精度的操作距离

光学数据

探测范围 240 mm

设置范围 40 ... 240 mm

切换滞后 < 0.5 %

光线类型 激光（红）

波长 655 nm

使用寿命(Tu = +25 °C) 100,000 h

激光等级(EN 60825-1) 2

最大允许的外来光线 10,000 Lux

电气数据

供电电压 10 ... 30 V DC

电流消耗(Ub = 24 V) < 50 mA

切换频率 500 Hz

响应时间 1 ms

吸合/脱扣时间延迟(RS-232) 0 ... 1 s

温度偏差 < 15 µm/K

温度范围 -25 ... 60 °C

切换输出端数量 2

切换输出端压降 < 1.5 V

切换输出端开关电流 200 mA

抗短路 是

反极性保护 是

示教模式 HT, VT, TP

传输速度 38,400 Bd

防护等级 III

机械数据

设置方式 示教

外壳材料 ABS 塑料，PC 塑料

防护等级 IP67

连接方式 M12 × 1；8针

透镜盖 塑料，PMMA

重量 84 g

wenglor激光测距传感器CP25QXVT80
