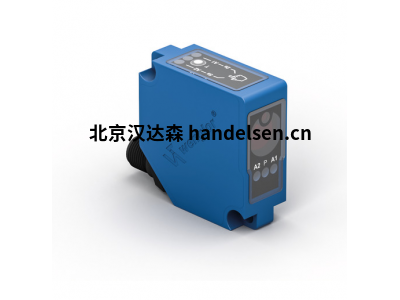

wenglor激光测距传感器P1PY101工作范围0 ... 10000 mm

wenglor激光测距传感器P1PY101

飞行时间法激光测距传感器

飞行时间激光测距传感器采用光传播时间测量的原理，可以覆盖高达 10,000 毫米的工作范围，

即使远距离也能可靠识别物体。ToF 传感器耐抗外来光线干扰，确保可靠的功能。

说明

这些传感器以一类激光的光传递时间测量原理工作。即使信号非常微弱，

采用“动态敏感” (DS) 技术的 wintec 也能保证迄今接收灵敏度。

因此，传感器的工作范围最大可达 10 米。即使是在倾斜位置，也能可靠识别深色或光亮物体。

此外，wintec 还能在外来光线或污垢等干扰性环境条件下可靠工作。

全面的状态监测功能还能实现前瞻性维护和没故障运行。

特点概览

设有 2 个彼此独立的切换输出端

采用 DS 技术，工作范围广，识别精准

无相互影响

直观的操作方式

光学数据

工作范围 0 ... 10,000 mm

设置范围 50 ... 10,000 mm

最大可重现性 3 mm*

线性偏差 10 mm*

切换滞后 < 15 mm

光线类型 激光（红）

波长 660 nm

使用寿命(Tu = +25 °C) 100,000 h

激光等级(EN 60825-1) 1

射束扩散 < 2 mrad

最大允许的外来光线 100,000 Lux

​

电气数据

供电电压 18 ... 30 V DC

电流消耗(Ub = 24 V) < 35 mA

切换频率 50 Hz*

切换频率（最大) 250 Hz*

响应时间 15 ms *

响应时间（最短) 4.7 ms *

温度偏差 < 0.4 mm/K

温度范围 -40 ... 50 °C

切换输出端数量 2

切换输出端压降 < 2.5 V

切换输出端开关电流 100 mA

反极性保护和防过载 是

抗短路 是

接口 IO-link V1.1

传输速度 COM3

防护等级 III

机械数据

设置方式 示教

外壳材料 ABS 塑料

透镜盖 塑料，PMMA

防护等级 IP67/IP68

连接方式 M12 × 1；4/5针

重量 41 g

wenglor激光测距传感器P1PY101
