wenglor光纤放大器ODX202P0007探测和作用范围广

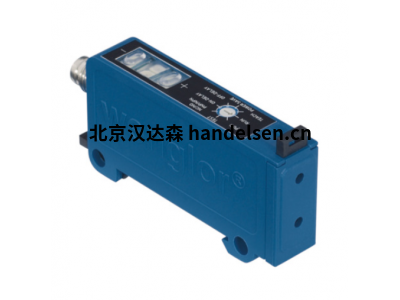

wenglor光纤放大器ODX202P0007

光纤放大器

将光纤放大器与塑料或玻璃光纤相结合，将其用于安装空间小或温度高的场合。

这种传感器用于在探测模式下或光栅模式下检查物体的存在性或位置。在总线模式下，最多可以连接 15 个传感器。

说明

这些传感器可连接wenglor（塑料）光纤。借助简单的示教功能就可以很好的对传感器进行调整，

保证能够在光栅模式中可靠地测量透明物体。通过外部示教，作用范围自动适用于各种应用。无需复杂程序，

即可轻松地将传感器安装在DIN标准轨上。

特点概览

识别透明对象

探测和作用范围广

既可以反射模式，也可以光栅模式

外部示教

按键电位计，示教屏

光纤适配器 3 的支座

光学数据

切换滞后 < 15 %

光线类型 红光

波长 660 nm

使用寿命(Tu = +25 °C) 100,000 h

最大允许的外来光线 10,000 Lux

电气数据

供电电压 10 ... 30 V DC

电流消耗(Ub = 24 V) < 40 mA

切换频率 2 kHz

响应时间 250 µs

吸合/脱扣时间延迟 0 ... 200 ms

温度偏差 < 10 %

温度范围 -25 ... 60 °C

切换输出端压降 < 2.5 V

切换输出端开关电流 200 mA

抗短路 是

反极性保护 是

防过载 是

示教模式 NT, MT, ZT, DT, TP

防护等级 III

机械数据

设置方式 示教

外壳材料 PBT 塑料

全封装 是

防护等级 IP65

连接方式 M8 × 1；4针

支撑轨道紧固 35 mm

重量 25 g

应用

通过光纤 传感器和多根光纤 检测输送单元的电路板

wenglor光纤放大器ODX202P0007
