ZES-ZIMMER交流互感器 WCT100测量中高频电力电子器件
ZES-ZIMMER交流互感器 WCT100测量中高频电力电子器件
产品详情
ZES大电流宽带交流互感器 测量中高频电力电子器件
产品详情
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
应用：
等离子体生成
激光激发
超声波发生
感应加热
电磁炉
高速电机
航空布线系统（包括高达150kHz的谐波分析）
CE谐波分析16A以上（按EN61000-3-12）
精确测量大电流：100A 和 1000A
最佳精度 0.25%
对于中频和高频：30Hz 至 1MHz
经过验证和调整，可扩展 ZES ZIMMER LMG 的功率测量范围
常用系列：
WCT100 100A/1A，30 赫兹 - 1MHz
WCT1000 1000A/1A，30 赫兹 - 1MHz

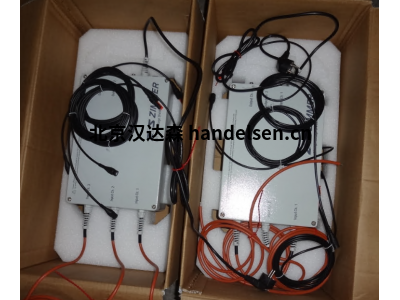

ZES ZIMMER宽带精密高压分路器HST
HST系列高压宽带高压分压器扩展了 ZES ZIMMER LMG 精密功率计的电压测量范围，适用于电压高于1000V。要对地测量的高压通过标准的 2m 长的带自由端的电源线馈入设备（可由用户组装）
HST3（或 HST6 / 9 / 12）以非常高的精度将相等、交变或任意失真的电压分频 1000（或 2000/3000/4000）倍。下分离电压在低阻抗缓冲 BNC 输出端可用。为避免干扰，建议使用屏蔽电缆，最高可达 LMG 的电压输入。
根据各自的测量任务，HST 可以提供单通道、双通道或三通道版本。单相 HSTx-1 用于单侧接地系统（例如超声波发生器）。两相 HSTx-2 可用于无接地（差分）电压测量（例如放电灯和等离子体生成）。
两条输入电压线之间的差值可以测量为各个通道的输出信号之间的差值。三通道 HSTx-3 的应用包括变频器、中压动力电机和电压谐波测量。
标准配件：
3m BNC 连接电缆
适配器 BNC -> 4mm 安全实验室插头，用于直接连接到 LMG
版本：
HST3-1型 1 通道，最大 4.2kVrms，分频比 1000，长x宽x高 330x230x110 mm
HST3-2型 2通道，最大4.2kVrms，分频比1000，长x宽x高330x230x110 mm
HST3-3型 3通道，最大4.2kVrms，分频比1000，长x宽x高330x230x110 mm
HST6-1型 1 通道，最大 8.4kVrms，分频比 2000，长x宽x高 330x230x110 mm
HST6-2型 2通道，最大8.4kVrms，分频比2000，长x宽x高330x230x110 mm
HST6-3型 3通道，最大8.4kVrms，分频比2000，长x宽x高330x230x110 mm
HST9-1型 1 通道，最大 12.6kVrms，分频比 3000，长x宽x高 400x230x110 mm
HST9-2型 2 通道，最大 12.6kVrms，分频比 3000，长x宽x高 400x230x110 mm
HST9-3型 3 通道，最大 12.6kVrms，分频比 3000，长x宽x高 400x230x110 mm
HST12-1型1 通道，最大 16.8kVrms，分频比 4000，长x宽x高 400x230x110 mm
HST12-2型2 通道，最大 16.8kVrms，分频比 4000，长x宽x高 400x230x110 mm
HST12-3型3 通道，最大 16.8kVrms，分频比 4000，长x宽x高 400x230x110 mm
