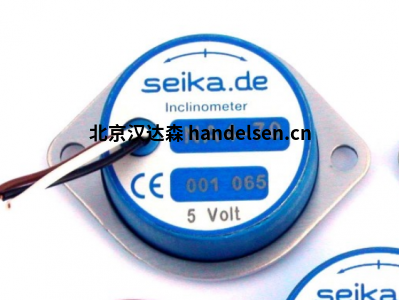

SEIKA倾角仪NA系列角度传感器归一化输出信号

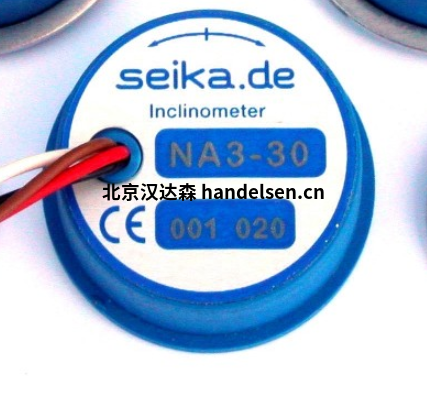

SEIKA NA2-05，SEIKA  NA2-10，SEIKA  NA3-30，SEIKA  NA4-45，SEIKA  NA4-70

SEIKA 倾角仪，带集成 0...5 电压信号调理器，用于±5、±10、±30 范围内的倾角测量

， ±45， ±70 度

SEIKA 特征

——体积小 重量 轻

——线性输出 响应

——高 测量精度

——小零 漂移

​——小十字架 敏感性

——高长 期限稳定性 - 几乎无限的使用寿命

——无滞后 输出信号

——综合 传感器电子元件，包括信号调理器和 低通滤波器

——暂无数据 伴有记忆丧失的记忆

——温度 补偿、调理 0...5V 输出信号

——高度稳定 内部电压调节

——可选 5 电压参考电压输出

——无条件的 工作电压在 9V 至 30V 之间

——低功耗 消费

——保护 针对反向电源电压极性

——经 EMC 认证 CE认证

——不 周围电磁场的干扰

——防震为 无需移动机械部件

——密封 密封的

——传感器 通过高电平与测量点电气隔离 优质塑料外壳 – 无接地连接

——零点 使用夹紧环 360° 调节

描述

电容， 介电液体倾角仪 NA2-05， NA2-10， NA3-30， NA4-45 和 NA4-70 包含新的传感器电子设备。这些是 由高度稳定的激光调整信号调理器组成，具有 温度漂移电子补偿，高度稳定 电源电压调节电路和低通滤波 消除不需要的噪声的测量信号。

电容式 测量原理保证了非常稳定的线性 被测倾角与 归一化输出信号。

传感器 电子设备需要最少的功率，并且与 电容式初级变压器的特点是误差低， 高信噪比和高长期稳定性。

与测量相反 使用加速度计的倾角，这种测量原理 使倾斜度之间的线性关系 测量和输出信号，与常数无关 测量地点的重力，即与测量地点无关 测量正在进行，无论是在欧洲、澳大利亚、 珠穆朗玛峰或月球。

应用

NA2、NA3 和 NA4 可以是 用于需要小型和轻型设备的测量， 可更换性，测量相对较大的倾斜度和 归一化模拟电压输出信号。

测量 测量仪器和检查设备的倾斜度， 在水上、陆地和空中飞行器，自动化和安全领域 技术，起重机和起重设备，机器人，在 科学设备的制造，在医学和 电信和导航系统是典型的 例子。

技术规格

电源电压 1） 9V ...30V 直流

电流消耗 约2毫安

参考电压输出 3） 5.00 伏

外部调节电源电压 2） 5 伏

基准电压的温度漂移 < 25 页/千米

利用外部电源电压消耗的电流 5V 约 1mA

基准电压的最大电流 输出 5毫安

最高工作温度 +85°C

输出电阻 约100欧姆

最低工作温度 -40°C

保护 IP 65

最高储存温度 +90°C

重量（传感器不包括安装环和 电缆） 18，5 克

最低储存温度 -55°C

环境加湿 0...100% 净含量

信号输出端的信噪比 (0...10kHz） <150μVss

电信噪比 >85分贝

倾斜 45° 时的横向灵敏度

测量值的<1%

电压偏移（在Cero度倾斜时） 2，5 伏

建立时间（至实际值的98%） <0，3 秒

最大输出 电压范围 0.05V ...4.95V

终端 3 （4）

根高柔性电缆， 直径1毫米，长度18厘米

可选：屏蔽电缆直径2.1毫米

1） 标准电源电压

2） 可选外部稳压电源 电压

3） 仅参考电压输出 （+5，00 V） 可选连接（仅适用于电线端子）

每个传感器都将提供 单独的校准日期（偏移、灵敏度）和 校准记录。

专门的 NA2-05 和 NA2-10 型规格

典型值 NA2-05 NA2-10

测量 范围 ±5度 ±10度

分辨率 <0，001度 <0，002度

名义 敏感性 400mV/度 200mV/度

输出 电压范围 2，5V±2V 在 ±5° 时 2，5V±2V 在 ±10° 时

线性 整个测量范围内的偏差 <±0，02度 <±0，03度

敏感性 在 -25°C 的温度范围内发生偏移...85°C <2% <2%

温度 零点漂移 ±0，002度/开尔文 ±0，002度/开尔文

专门的 NA3-30、NA4-45 和 NA4-70 型规格

典型值 NA3-30 NA4-45 NA4-70

测量 范围 ±30度 ±45度 ±70度

分辨率 <0，005度 <0，01度 <0，01度

名义 敏感性 66,6.. 毫伏/度 44,4.. 毫伏/度 28,57 毫伏/度

输出 电压范围 2，5V±2V 在 ±30° 时 2，5V±2V 在 ±45° 时 2，5V±2V 在 ±70° 时

线性 整个测量范围内的偏差 < 0，06 度 < 0，14 度 < 0，28 度

敏感性 在 -25°C 的温度范围内发生偏移...85°C <2% <2% <2%

温度 零点漂移 ±0，002度/开尔文 ±0，003度/开尔文 ±0，003度/开尔文
