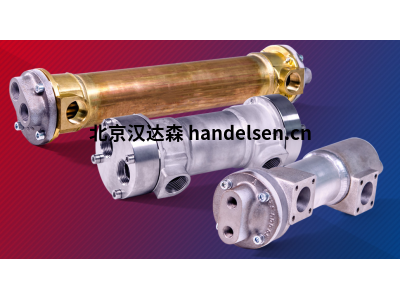

FUNKE BCF系列管壳式换热器
| 孙 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
管壳式换热器
技术说明
我们在系统设计中普遍适用的管壳式换热器主要用于冷却润滑油和液压油或水等液体，以及通过饱和蒸汽进行加热。水、水/乙二醇混合物或海水可用作冷却介质。
200 多种不同材料的交错尺寸构成了最佳和详细类型选择的基础。
由于底层标准化，我们可以保证较短的交货时间。
BCF， CCF， SSCF系列
设计特点
管束固定 （F） 或
可拉伸管束（P 版本）
材料变型
黄铜（BCF / BCP 型）
碳钢（CCF / CCP型）
不锈钢（SSCF / SSCP型）
交换面积从 0.11 m² 到 11.45 m²
内管尺寸：
6.35 x 0.5 毫米和 9.5 x 0.8 毫米
可变偏转板间距
管道侧 1、2 或 4 通
水平和垂直版本，带角或夹脚或支架
边界条件
设计压力：夹套侧：16巴 管边：
10巴
设计温度：
BCF/BCP/CCF/CCP： -10 / 150 °C
SSCF/SSCP： -10 / 230 °C
根据 PED 2014/68/EU 模块 B 进行
型式检验
CE标志
TDW系列
设计特点
带翅片管的可拉式 U 型管束
高比传热能力的螺旋偏转原理
材料：
内管：
铜，
镀锡替代CuNi10Fe
管底：塑料;
铝增强
护套： 铸铝
腔室：灰口铸铁
螺丝： 铸铝
交换面积从 0.05 m² 到 1.5 m²
内管尺寸：14 x 1 mm
，符合 DIN EN 12452 标准
管侧 4 通
也可作为储罐安装型号
TDW T 提供
边界条件
设计压力：夹套侧：16巴 管边：
8巴
设计温度：100°C
根据 PED 2014/68/EU 模块 B 进行
型式检验
CE标志
UNIVEX系列
设计特点
可抽取管束
材料：内胎：CuNi10Fe
水室：
青铜，耐海水
交换面积从 0.15 m² 到 5.79 m²
内管尺寸：6x 0.5毫米
管侧 4 通
边界条件
设计压力：夹套侧：16巴 管边：
10巴
设计温度：-10/120°C
无型式检验，
无CE标志
根据 PED 2014/68/EU 验收
SWF/P， SSWF/P （系列）
设计特点
管束固定 （F） 或可拉伸管束 （P）
材料变型
黄铜（SWF / SWP 型）
不锈钢（SSWF / SSWP 型）
内管尺寸（黄铜）：
外内管9.5 x 0.8mm，内管7.7 x 0.8mm
内管尺寸（不锈钢）：
外内管9.5 x 0.8mm，内管7.7 x 0.7mm
可变偏转板间距
管道侧 1、2 或 4 通
水平和垂直版本，带
角或夹脚或支架
边界条件
设计压力：夹套侧：16巴 管边：
10巴
设计温度：
-10/150°C
根据 PED 2014/68/EU 和 AD-2000 进行设计
CE标志
SWF/P， SSWF/P （个人）
SWF-HE， SSWF-HE
