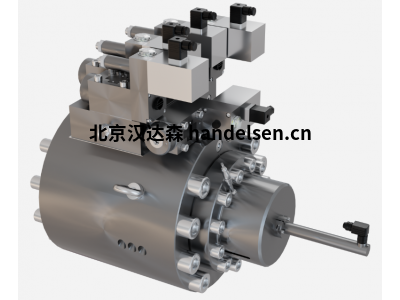

hauhinco 2/2调节阀C3比例控制DN25-DN100 PN500

特性

用于液体介质的液压控制的换向提升阀。

主动控制的二通控制阀，具有位置控制的活塞位置。

受控活塞位置决定了可变可调的流量横截面。

阀门由比例二通先导阀驱动。

先导阀由 RE4 数字控制器控制。

阀活塞通过密封件密封在壳体中，因此没有内部泄漏。

阀门连接板结构与Hauhinco连接图。

或者，阀门位置可以通过接近开关进行监控。

功能

先导阀 （5、6） 和控制板 （8） 组成 2 通控制阀的先导组。阀体（1）中引导的阀活塞（2）通过控制压力（X）

在关闭面（5）上产生的液压压入阀座（3），前提是开启器表面（4）由致动的先导阀（5）释放压力。

这会将线 （A、B） 彼此分开。通过控制先导阀 （6），开启器表面 （4） 加压，阀活塞 （2） 从阀座 （3） 上抬起。

根据控制器规范，先导阀（5、6）被驱动，使阀活塞（2）移动到所需位置。与阀活塞位置类似，调节流量横截面。

两个比例先导阀是 NC 的 2 通提升阀。一旦控制关闭，二通控制阀就会保持在最后到达的位置。

如果比例先导组由额外的黑白先导阀 NO （7） 补充，则当控制关闭时，2 通控制阀将移动到安全原位。

先导阀 （5， 6， 7） 通过控制板 （8） 连接到阀体 （1）。阀门的基本位置也可以通过限位开关 （9） 进行监控。

控制面，水。力

A 通道：表面 A1，被动阀打开

B 通道：表面 - A2，被动打开

阀门控制面 （6）：A3，阀门主动

打开控制面 （5）：A4，阀门主动关闭

常规

安装位置 任何

环境温度 -10 至 50°C（遵守液压介质规格）

阀门零件材质 垫片作为材料 不锈钢， 青铜 丁钴橡胶、聚四氟乙烯、聚氨酯

技术参数

货号： 5127726

电感式接近开关，

输出PNP， 常开触点，

粘度 0.6 至 100 mm²/s

过滤器细度 25μm

介质 - 温度范围 5 至 50°C

电压  24 VDC

占空比 100% ED

防护等级 IP65

输出 4 - 20 mA

电压 21.5 - 30 VDC

电流 0.060 A

电气连接  三线，插入式连接

附件

用于 2/2 方向控制阀的紧固螺钉

先导阀和控制板的安装螺钉

磁铁线盒

先导阀和控制板的安装螺钉

磁铁线盒
