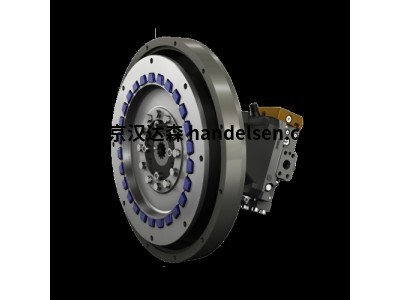

德国Transfluid 34 CCKRB 150液力偶合器

田琪 QQ：2850590597   手机：15801397840 电话：010-64717020-117 传真：010-84786709-666 邮件：sales2@handelsen.cn

德国Transfluid 34 CCKRB 150液力偶合器

TRANSFLUID公司设计生产的KSL系列调速型液力偶合器，适用于由电动机和内燃机驱动的中、大功率的传动系统，解决“启动”和“调速”的工程技术难题。

工作原理

KSL系列调速型液力偶合器采用简单而有效的工作原理，具有*的效率和优秀的品质性能。作为动力传动介质的油液，被油泵从油箱吸入并被送到液力偶合器的主循环圆，然后通过液力偶合器外缘上的一系列节流塞流回油箱。

The “START UP” principle:启动控制原理

通过一个变频调速装置，控制供油泵对工作循环圆的充油流量，改变工作循环圆中的油液平衡条件，进而改变液力偶合器的滑差率特性，从而显著的缓和“启动”过程。

The “VARIABLE SPEED” principle:调速控制原理

和启动控制的原理一样，KSL通过改变输入轴和输出轴之间的速度实现调速功能。

Its “TORQUE LIMITING” function:力矩限制功能
KSL的另一个特色是限制力矩的传递，打滑一段时间，然后泄空循环圆中的油液，使输入输出脱离。使用快速释放阀，可以使输入输出之间快速脱离。

TRANSFLUID KSL调速型液力偶合器

The key “KSL” features are:KSL的关键特点是
– soft start软启动
– variable speed调速
– torque limiting力矩限制

特点

• 软启动
  向KSL液力偶合器工作循环圆充液是从空腔开始逐渐充满的。由此提供了非常软的、可控的软启动特性，对于大惯量的机械尤其如此。KSl通过变频调速装置控制的变量充液系统，在启动期间，能产生理想的软启动特性。

• 精确的速度控制
  无论是通过手动操作还是通过变频器控制，KSL都能按照操作者的期望或者控制系统的要求提供精确的输出速度。

• 显著的扭振消除
  KSL系列液力偶合器的一个显著特点是扭振消除能力，及保护了被驱动机械，也保护了电动机或者内燃机。

• 有效的过载保护
  这又是液力偶合器的优点之一，可为用户带来很大利益。尤其是选择安装快速释放阀，其使循环圆中的油液在数秒内释放，从而限制过载时间，对系统进行有效保护。

• 高效率传动
  KSL型液力偶合器的效率比限矩型液力偶合器更高，因为其工作循环圆可以被控制多的油量，从而使液力偶合器在低滑差率下运行。

• 迷宫式密封
  这使KSL系列偶合器保持一个很低的维修工作量。

• 维修简单方便
  KSL采用分箱式设计，无需移动电动机或内燃机和被驱动机械，便可完整拆除液力偶合器叶轮组件，维修后不必重新调整同心度，减少停机时间。

•

• 选型

  为了正确选取KSL液力偶合器型号，TRANSFLUID公司需要知道以下参数

• 电动机或内燃机类型、功率及转速

• 被驱动机械类型、功率、转速

• 调速驱动是输出速度范围

• 环境条件

• 冷却水（或空气）条件

• 装配参数

• 输入输出轴颈极其公差

•

•

• 附件

  MPCB

  KPTB和KSLMPCB控制器是一个电子装置，由传斯罗伊设计制造，安装了传斯罗伊的软件，具有以下功能：

• 监测液力偶合器输入和输出速度

• 监测液力偶合器所有的运行参数

• 向控制柜发送液力偶合器的运行状态信号和报警信号

• 完成互锁功能

• 就地和远程控制

• 常见型号：

  TRANSFLUID液力耦合器        27KRGW G4062

  TRANSFLUID液力耦合器        24 KXDB

  TRANSFLUID液力耦合器        21 CKRB 80 65 400x150

  TRANSFLUID液力耦合器        11 KRB 42 42 200x75

  TRANSFLUID液力耦合器        27 CCKRB 110 500x190

  TRANSFLUID液力耦合器        34 CCKRB 150 630x236

  TRANSFLUID液力耦合器        27 CKRB 95 65 500x190

德国Transfluid 34 CCKRB 150液力偶合器
