lamtechnologies DS10系列安装在DIN导轨上步进方向微步驱动器

DS10 系列

快速安装在 DIN 导轨上

IP20 防护等级

可拆卸接线端子

步进和方向， DIN导轨安装， 微步进驱动器系列

DS10 系列专为 DIN 导轨安装而设计，可在几秒钟内安装到机柜中。

与电机、逻辑和电源信号的连接通过有用的可拆卸接线端子实现，这些接线端子有编号和颜色，能够承载截面最大为 2,5mm2 的电缆。

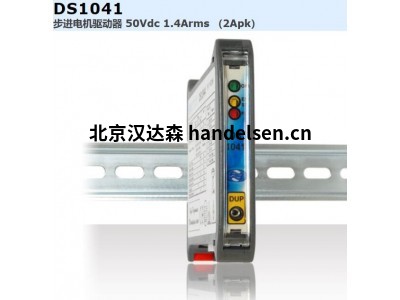

DS1041

步进电机驱动器 50Vdc 1.4Arms （2Apk）

S10 系列专为 DIN 导轨安装而设计，可在几秒钟内安装到机柜中。

与电机、逻辑和电源信号的连接是通过有用的可拆卸式

技术数据

电源电压 从 18Vdc 到 50Vdc

相电流 从 0.3 Arms 到 1.4Arms，增量为 0.1Arms

控制方式 步骤和方向。启动/停止

数字输入 4 个光隔离：STEP、DIRECTION、ENABLE、BOOST

在恒定电流

下工作电压范围为 3V 至 28V 每个 NPN、PNP 或线路驱动兼容

阶梯细分 微步进。可选择从全步到 1/128 步

STEP 最大频率 300KHz的

保护、报警和诊断 过压和欠压、热、相位电机中断

短路 相间短路、相间短路、相间短

路 针对每个异常情况的统一指示

连接 通过功能性可拆卸接线端子。电缆截面高达 AWG14

尺寸 100（高） x 17.5（长） x 119（宽） 毫米

3.94（高） x 0.69（长） x 4.69（宽） 英寸

重量 160克

5.6盎司

DS1044

步进电机驱动器 50Vdc 4Arms （5.6Apk）

技术数据

电源电压 从20Vdc到50Vdc

相电流 从 1 臂到 4 臂，增量为 0.1 臂

控制方式 步骤和方向。启动/停止

数字输入 4 个光隔离：STEP、DIRECTION、ENABLE、BOOST

在恒定电流

下工作电压范围为 3V 至 28V 每个 NPN、PNP 或线路驱动兼容

阶梯细分 微步进。可选择从全步到 1/128 步

STEP 最大频率 300KHz的

保护、报警和诊断 过压和欠压、热、相位电机中断

短路 相间短路、相间短路、相间短

路 针对每个异常情况的统一指示

连接 通过功能性可拆卸接线端子。电缆截面高达 AWG14

尺寸 100（高） x 17.5（长） x 119（宽） 毫米

3.94（高） x 0.69（长） x 4.69（宽） 英寸

重量 160克

5.6盎司

DS1087系列

步进电机驱动器 160Vdc 8.5Arms （12Apk）

技术数据

电源电压 从 45Vdc 到 160Vdc

相电流 从 4 臂到 8.5 臂，增量为 0.1 臂

控制方式 步骤和方向。启动/停止

数字输入 4 个光隔离：STEP、DIRECTION、ENABLE、BOOST

在恒定电流

下工作电压范围为 3V 至 28V 每个 NPN、PNP 或线路驱动兼容

阶梯细分 微步进。可选择从全步到 1/128 步

STEP 最大频率 300KHz的

保护、报警和诊断 过压和欠压、热、相位电机中断

短路 相间短路、相间短路、相间短

路 针对每个异常情况的统一指示

连接 通过功能性可拆卸接线端子。电缆截面高达 AWG14

尺寸 100（高）x 35（长）x 119（宽）毫米

3.94（高）x 1.38（长）x 4.69（宽）英寸

重量 270克

9.5盎司

步骤和方向

步进和方向微步驱动器

LAM Technologies 生产多种双极步进电机驱动器，采用脉冲序列控制，具有传统的步进和方向信号。

我们提供安装在 DIN 导轨上的驱动器（DS10 系列）、用于面板安装的开放式驱动器（OS10 系列）、用于墙壁固定的紧凑型驱动器（LS10 系列）以及用于 PCB 安装的模块（USD 系列）。

分频步进达到每转 25600 步，最大输入频率超过 300KHz。

功率范围极广，包括电源电压从 18 伏直流到 240 伏直流，电流从 0.3 安培到 10 安培（相当于 14Apk 或 14Imax）的型号。在同一系列中，各种型号具有相同的电气连接和机械紧固件，因此可以根据自己的应用情况方便快捷地向上或向下迁移。
