krausnaimer 10 - 25安培环型接线端子CHR系列开关盒控制和负载开关

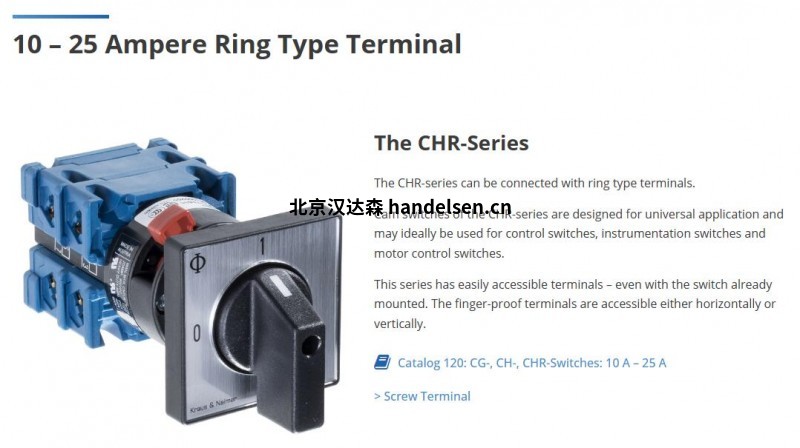

10 - 25 安培环型接线端子

CHR 系列

CHR 系列可与环形端子连接。

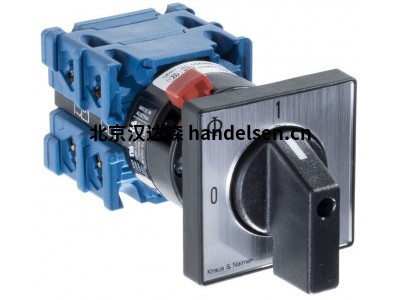

CHR 系列凸轮开关的设计用途广泛，可理想地用于控制开关、仪表开关和电机控制开关。

即使开关已经安装好，该系列的接线端子也很容易触及。防手指触碰的接线端子可水平或垂直接入。

CHR10

热电流：

lu/lth [A]: 20

使用类别（3 x 380 V - 440 V）： AC-23A [kW]: 7.5

AC-23A [kW]: 7.5

AC-3 [kW]： 5.5

CHR16

热电流：

lu/lth [A]: 25

功率类别（3 x 380 V - 440 V）：

AC-23A [kW]： 11

AC-3 [kW]: 7.5

开关功能

开/关开关

转换开关

步进开关

通用开关

串联通用开关

串并联通用开关

编码开关（例外：CHR16）

电压表转换开关

电流表转换开关

电压表转换开关

控制和负载开关

控制差异开关

电机开关

安装

CH 系列基本上是为水平布线而设计的。垂直布线可用于面板安装和底座安装。

面板安装

面板安装是应用广泛的安装方式。

它们主要由两组组成。

双孔/四孔安装，通过中心轴孔周围的 (2/4) 螺钉固定。

而单孔安装则使用轴孔进行固定。

双孔/四孔安装方式有多种变化，适用于所有任务。

底座安装

底座安装用于将开关固定在后侧，因此是大型配电柜的常用安装方式。

开关可通过两个或四个螺钉安装在底座上，也可通过 "卡扣 "安装在 DIN 导轨上。对于这种安装方式，有多种带挂锁或不带挂锁的门夹可供选择。

控制和负载开关

C 系列开关是 Kraus & Naimer 的经典凸轮开关。它拥有适用于所有额定电流的特定型号，可为各种应用提供理想的解决方案。

CA 系列带有 10 A 至 32 A 的防手指接触端子，非常适合涉及工业控制、仪器仪表和电机的许多标准应用。CA4 和 CA4-1 则适用于低压应用，直至电子信号的开关。CA4-1 具有镀金触点，即使在恶劣的环境条件下也能保证可靠的开关。

该系列的一些明显的实用优势包括：可水平或垂直接触的防指接线端子、拴式飞利浦螺钉以及专为使用电动螺丝刀而设计的集成式螺丝刀导轨。
