walther带曲线锁定的清洁断开联轴器CN-100用于卡车或火车装载站

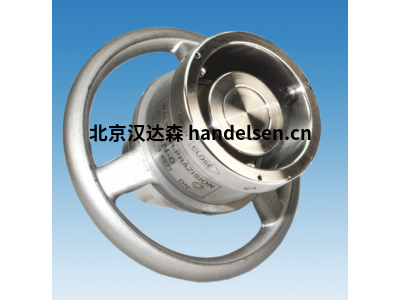

walther带曲线锁定的清洁断开联轴器CN-100

CN系列无喷射清洁型联轴器主要用于化学液体的卡车或火车

装载站。其他应用也是可能的，例如液体食品加工等。

一个很大的优点是能够连接和断开加压至8 bar/115 psi的长

软管管线，而无需喷射介质。

在空间有限的情况下，由于连接力非常小，CN-025型甚至可以

不使用环夹(可用钩形扳手代替)。

带凸轮锁定的清洁断开联轴器，适用于大体积流量。CN系列主要用于化工行业，用于装载和运输液体，

例如在软管站或作为储罐接头。

特点

带卡口锁紧清洁断路器联轴器

非喷射操作

在剩余压力下连接，见表

外部尺寸小

非常好的流速

适用于真空(连接时)

类型

CN-025、CN-040、CN-050、CN-080、CN-100

大小

25、40、50、80 和 100 mm

打印

高达 25 bar（耦合或去耦）

媒体

水、压缩空气、各种液体、燃料、润滑脂/油、工业气体

材料

不锈钢 1.4404 / 1.4571 或同等水平

特殊性

在化学工业中用于各种液体的装载。由于特殊的设计原理，在压力（高达 5 bar）下，

长填充软管管路也可以进行无飞溅的接头和分离。如果空间有限，可以省去手轮，锁紧套筒可以用钩扳手操作。

辅助设备

保护帽和插头

电子查询、锁定状态

可机械编码

可锁定防止未经授权的访问

技术数据

材料:不锈钢1.4571

密封件:标准弹性体

耦合温度范围: –20 °C ~100 °C

工作压力 10bar

断开体积损失 2.3ml

耦合器重量 7.96kg

适配器重量 9.68kg

walther带曲线锁定的清洁断开联轴器CN-100
