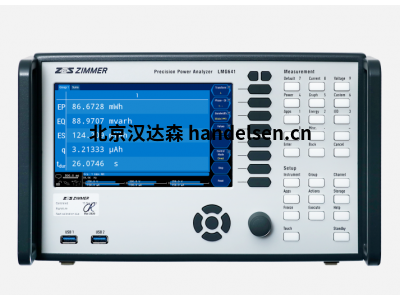

zes功率分析仪LMG641具有4 通道用于超高速驱动器/变频器上的测量

zes功率分析仪LMG641具有4 通道

1 至 4 通道功率计

窄带、宽带RMS和谐波，只需一次测量！

功能

采用全新的 2 转换器概念，可在窄频和宽带频率范围内同时进行测量

同时采集基波/宽带值，以便立即检测损耗或更高频率分量

谐波和中间谐波达到 2000 阶，符合 EN61000-4-7 标准

通过可选的 I/O 卡，速度/扭矩传感器输入可以通过菜单自由配置到所有信号类型

（模拟，频率为 RS422（TTL 和 HTL））

适用于特殊应用的灵活脚本工具

同时测量 U、I 和 P 幅度和谐波，以表格或图形形式显示

信号滤波器可根据频率、类型和特性自由调节

同时同步至多达 4 个不同的频率

闪烁测量，电网与消费者之间的交互，根据EN61000-4-15

功率测量通道

L60-CH-S：用于高精度宽带测量和直流优化测量的 S 通道。

L60-CH-A：用于高精度宽带测量的 A 通道。

L60-CH-B：用于通用测量应用的 B 通道。

L60-CH-C：C 通道，用于高达 10kHz 的高精度测量。

使用

电源

电感元件和磁芯

航空业合格测试

超高速驱动器

变频器上的测量

照明技术

其他

通过自动传感器识别实现方便的“即插即测”

集成电源，无需外部传感器电源

12 个月保证校准周期，维护成本低，仪器可用性高

交付时包含免费校准协议

24个月保修

LMG641（台式机型）技术参数

宽度 84 毫米

高度 177 毫米

深度 590 毫米

重量 重量取决于选件：最大 15.5 公斤

防护等级/防护等级 EN 61010（IEC 61010、VDE 0411），防护等级 I / IP20，符合 EN 60529

EMC产品标准 EN 61326标准

温度 0 ...40 °C （工作） / -20 ...50 °C （储存）

气候类 符合 EN 61010 标准的正常环境条件

电源连接 100 ...230 伏，47 ...63 Hz，最大 400 W
