德国RINGFEDER锁定组件，适用于所有类型的轮毂的精确紧固



品牌介绍：



RINGFEDER POWER TRANSMISSION是驱动和阻尼技术利基市场的国际市场领导者。我们开发、制造和供应卓越的轴-轮毂连接、阻尼部件、联轴器、制动系统和轴承座，以满足全球各种技术领域的最高功能和耐用性要求。

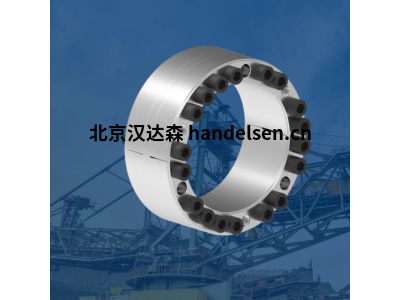

锁定组件

简单快捷的组装和拆卸，完全免维护和磨损，绝对无间隙的动力传输：RINGFEDER锁紧组件是按照最高质量标准制造的摩擦锁轴-轮毂连接。它们适用于所有类型的轮毂的精确紧固，例如齿形齿轮、跑轮和链轮、杠杆、凸轮盘、皮带和制动盘、滑入式齿轮、联轴器或法兰、轴和轴上。与外部夹紧连接（例如热缩盘）相比，锁定组件安装在轴和轮毂之间。通过拧紧夹紧螺钉，内圈和外圈将自己压在要连接的组件的接触表面上，从而形成摩擦配合的压机连接。这不仅可以可靠地传递最高扭矩，还可以可靠地传递轴向和径向以及弯曲载荷。无钥匙 RINGFEDER 锁定组件是传统热缩配合、楔形、键槽或多边形连接的卓越替代品，具有出色的同心度和抗交变扭转能力。我们的锁具组件可供用户使用各种标准设计和尺寸，以及定制的特殊解决方案。



产品：



RFN 7004

RfN 7003 系列的扩展系列，用于经济高效的轮毂设计



•自定心

•内径 d： 19-180 mm

•外径 D： 47-235 mm

•总长度 L： 45-98 mm

•扭矩T： 530-63,903 Nm



RfN 7005

三部分开槽系列，即使是最高的变速器扭矩



•自居中

•内径d:25-600 mm

•外径D:55-695 mm

•总长L:46-224毫米

•扭矩T:649-1,8 Mio.Nm



RfN 7006

带槽单锥和法兰的两部分系列



•自居中

•无轴向位移

•内径d:19-400 mm

•外径D:47-495 mm

•总长L:34-138毫米

•扭矩T:270-375945 Nm



RfN 7007

系列类似于RfN 7004，但通过凸起法兰轴向固定轮毂



•自居中

•无轴向位移

•内径d:19-200mm

•外径D:47-260 mm

•总长L:45-98毫米

•扭矩T:270-48800牛米



RfN 7012

窄空间的最窄级数及最大力和力矩



•无轴向位移

•内径d:19-1000mm

•外径D:47-1100 mm

•总长L:28-130 mm

•扭矩T:306-2.4 Mio.Nm



RfN 7012.2

尺寸与RfN 7012相同，针对最大弯曲载荷的传输进行了优化



•无轴向位移

•内径d:130-800 mm

•外径D:180-910 mm

•总长L:52-130 mm

•扭矩T:12074-1.6 Mio.Nm



RfN 7013.0

增强强度，适用于最高转速和径向载荷



•自居中

•内径d:19-150mm

•外径D:47-200 mm

•总长L:37-77 mm

•扭矩T:285-28500牛米



RfN 7013.1

系列类似于RfN 7013.0，但带有用于轴向轮毂固定的法兰



•自居中

•无轴向位移

•内径d:19-150mm

•外径D:47-200 mm

•总长L:37-77 mm

•扭矩T:285-28500牛米



RfN 7014

由于延伸的扁平锥体而产生的大的可传递周向力



•自居中

•无轴向位移

•内径d:60-300mm

•外径D:100-390 mm

•总长L:60-156 mm

•扭矩T:4130-245000牛米



RfN 7015.0

最高扭矩、轴向力和弯曲载荷的组合传输



•自居中

•无轴向位移

•内径d:100-800 mm

•外径D:145-910 mm

•总长L:77-227 mm

•扭矩T:14244-2.5 Mio.Nm



RfN 7015.1

系列类似于RfN 7015.0，但附加了极低的表面压力



•自居中

•无轴向位移

•低表面压力

•内径d:100-800 mm

•外径D:145-910 mm

•总长L:75-220 mm

•扭矩T:6575-903696牛米



RfN 7061

两部分，高度紧凑的系列，适用于最小的轴直径



•自居中

•低表面压力

•内径d:6-50 mm

•外径D:16-80 mm

•总长L:13,5-44 mm

•扭矩T:6-1900 Nm



RfN 7110

薄壁轮毂和受限空间的特别小系列



•自居中

•无轴向位移

•低表面压力

•内径d:8-130mm

•外径D:15-165 mm

•总长L:28-139毫米

•扭矩T:30-23700牛米



RfN 7515

三部分系列，针对轴向和径向载荷组合的扭矩进行优化



•自居中

•内径d:60-640 mm

•外径D:95-735 mm

•总长L:58-177 mm

•扭矩T:4299-1.3 Mio Nm
