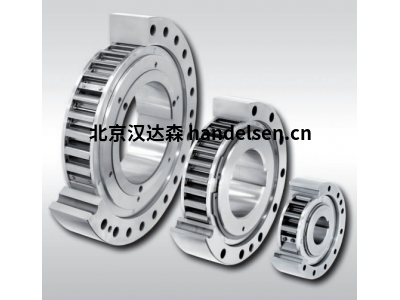

ringspann集成式飞轮FXM 170 - 63MX用于逆止器/超速离合器

用于用螺栓固定在工作面上，带支架提升 X

应用

逆止器

超速离合器

用于高速自由流运行装置中的逆止器。

适用于在低速行驶的装置中作为超速离合器应用。

特征

集成飞轮FXM是没有轴承支撑的飞轮，带有飞铲升降X.

飞铲升降X确保了内圈高速旋转时的无磨损飞作。

额定扭矩可达 1 230 000 Nm，

缸径可达 500 mm。提供多种标准化孔径，交货时间短。

斜撑起力x

集成飞轮FXM配备了斜撑举升。楔块提升X用于逆止器和超越离

合器，前提是在空转操作中内圈高速旋转，并提供低速驱动操作的超越离合器。在

自由滑运行中，离心力Fc使斜楔从外侧轨道上升起。在这种工作状态下，飞轮工作

无磨损，即具有无限的使用寿命。

应用实例

集成飞轮FXM 170-63MX端盖作为逆止器安装到第一个中间轴的齿轮箱在一

个倾斜的传送带的驱动端。在电机停止的情况下，传送带必须被固定住，

这样传送的货物就不会向后拉动传送带，从而可能造成严重的损坏。由于

在正常运行(空转运行)的高轴速度，斜撑提升X确保无接触，因此无磨损的连续运行。

FXM 170 - 63MX技术参数

理论额定扭矩 20500Nm

现有跳动时的额定扭矩 20500Nm

内环速度 250rpm

内环空转 2700rpm

外环转速 100rpm

重量 33,0kg

润滑

在速度超过楔块提升速度时，不需要

特殊润滑;飞轮的功能免维护。

当低于斜撑起升速度运行时，必须

提供规定机油质量的机油润滑。

ringspann集成式飞轮FXM 170 - 63MX
