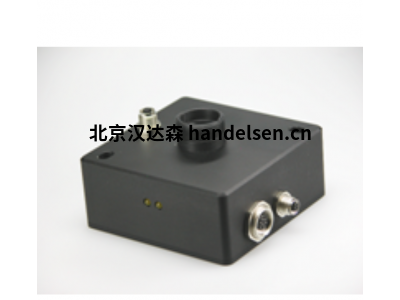

德国Sensor Instruments 高频对比度传感器 SPECTRO-1 系列



品牌简介：

Sensor Instruments GmbH 是一家富有创造力和不断扩张的公司，总部位于德国东南部美丽的巴伐利亚森林。



我们公司的重点是光传感器。在这里，我们全心全意地投入到非常特殊的挑战中。作为开发和生产用户专用传感器的专家，我们在国内和国际上都享有盛誉。



高频对比度传感器 SPECTRO-1 系列



用于紫外、可见光和红外范围



的高频对比度传感器 SPECTRO-1传感器是对比度传感器，几乎可以实时再现最小的亮度差异。输出端提供模拟和数字信号。在光纤类型（FIO）的帮助下，可以控制透射光和入射光操作。



由于使用了不同的光源（除了白光版本外，还提供具有紫外、红光、蓝光和红外光源的变体），因此可以从紫外范围控制到可见光范围，最高可达红外范围。由于类型种类繁多，可以实现高达约1000毫米的物体距离。



借助 Windows® PC 软件 SPECTRO1-Scope，传感器可以很容易地进行参数设置。该软件的集成示波器功能允许实时跟踪信号。



SPECTRO-1系列的对比度传感器可以控制无源和有源物体。该软件允许您从被动对象切换到主动对象。传感器的模拟输出通知当前对比度值，而数字输出可用于检查相应物体是否在允许的公差范围内。



SPECTRO-1 对比度传感器以其 200 kHz 的高扫描频率给人留下深刻印象。



► 类型选择



–COF（共聚焦光学）



发射和接收光学器件聚焦在相同的距离上。发射光学元件集成在接收光学元件中，从而实现了非常紧凑的设计。-COF系列的特点是远距离光斑尺寸小，这意味着即使是远距离（<1000mm）的小物体也可以可靠地检测到。除了白光类型外，还有紫外线范围的变体（这里，UV-A光用于发射器侧，可见光波长范围在接收器侧评估;因此，-COF-UV类型被考虑用于控制荧光物体）以及红色激光（-COF-LAS和-COF-LAS-CYL，因此可以在较大的传感器距离上产生十分之一毫米范围内的光斑尺寸，此外，还可以实现光学上非常窄的滤波） 可供选择。



–DIF（通过体积漫射透镜的漫射光）



在此过程中，发射器 LED 发出的光极度膨胀，导致光泽度极高降低。因此，有光泽的黑色表面也会被传感器感知为黑色，因此不会出现与光泽相关的灰度偏移。



–DIL（通过表面漫射透镜的漫射光）



这里的目的是减少光泽效果。直接反射对灰度值（对比度）的确定有干扰作用，这意味着闪亮的黑色物体也可以被检测为灰色，即看起来比平时更亮。通过使用表面漫射盘可以减少直接反射，因为透射光的漫射部分增加了。



–FCL（通过使用透明玻璃板的定向光）



环形发射器 LED 在传感器指定的距离处与窄带光锥相遇（例如，在距物体 50 mm 的传感器距离处为 -50-FCL）。接收光学元件可以暴露在漫射光和直接反射光下。这导致了灰度值（对比度）和光泽度的综合评估。因此，当使用这种传感器技术时，有光泽的黑色物体与黑色哑光物体不同。除了白光LED版本外，还有IR型（860nm），也可用于浊度控制等。



–POL（通过偏振滤光片的偏振光）



传感器技术在发射器和接收器侧都有一个偏振滤光片。两个滤光片的偏振方向相互旋转90°，使相同偏振方向的光无法通过接收滤光片。由于偏振方向仅通过漫反射（即不通过直接反射）改变，因此这种类型非常适合光泽抑制，也适用于检测透明塑料薄膜（也可以检测其旋转方向），因为这些薄膜也具有一定的偏振效应。



–UV（使用UV LED）



在这种变体中，发射器 LED 发出的紫外光被荧光物体部分转换为可见波长范围，然后可以在接收侧检测到。



–FIO（用于连接 FIO 系列的光导和顶部安装光学器件）



有多种光学透射光和反射光可供选择。结合相应的顶部安装光学器件，在反射模式下可以实现从直径 0.2 mm、物距 10 mm 到 500 mm 物距和 50 mm 光斑尺寸的光斑尺寸，另一方面可以桥接高达 2000 mm 的发射器-接收器距离。除了白光 LED 版本外，还提供 UV-A、蓝色、红色和红外波长范围（860 nm 处的浊度控制）的变体。



测量原理 SPECTRO-1 with SPECTRO1-Scope（Windows® PC 软件）



SPECTRO-1系列传感器采用单通道设计。这意味着它们记录来自接收器的模拟信号并对其进行评估。各种光源，如白光、紫外线、红外光甚至激光都可以用作发射器。接收器适用于发射器。采集的模拟信号通过电压输出和电流输出输出。



借助软件，可以为模拟信号选择不同的评估模式。根据评估模式，模拟信号的状态通过 2 个数字输出输出。数字输入允许对传感器进行外部“示教”。另一个输入允许模拟输出信号“冻结”在正输入边沿上。



使用SPECTRO-1传感器采集信号非常灵活。传感器可以在交替光模式（交流模式）下操作。在这里，传感器不受外来光的影响。也可以设置直流模式。在这里，传感器速度非常快。OFF功能关闭传感器上的集成光源并切换到直流模式，然后传感器可以检测到所谓的“自照明器”。集成光源的无级可变调节以及接收器信号的可选放大和 INTEGRAL 功能使传感器几乎可以调整到任何表面或任何“自照光器”。



微控制器提供模拟信号的 12 位模数转换，允许记录和评估信号。此外，SPECTRO-1传感器还为智能信号处理提供了多种选择，例如污染补偿。



参数和测量值可以通过 RS232 或以太网（借助以太网适配器）在 PC 和传感器之间交换。所有参数都可以通过接口存储在传感器的非易失性EEPROM中。



PC软件简化了传感器系统的参数设置、诊断和调整（示波器功能）。此外，该软件还具有数据记录器的功能，借助该记录器，数据会自动记录并存储在PC的硬盘驱动器上。



SPECTRO-1传感器在0°C至80°C范围内进行温度补偿。



如果需要固件更新，即使在传感器系统的安装状态下，也可以通过 RS232 非常轻松地进行固件更新。



参数设置后，传感器在没有 PC 的情况下继续以独立模式工作。
