Sensor Instruments 颜色传感器（真彩色）SPECTRO-3 系列





品牌简介：

Sensor Instruments GmbH 是一家富有创造力和不断扩张的公司，总部位于德国东南部美丽的巴伐利亚森林。



我们公司的重点是光传感器。在这里，我们全心全意地投入到非常特殊的挑战中。作为开发和生产用户专用传感器的专家，我们在国内和国际上都享有盛誉。

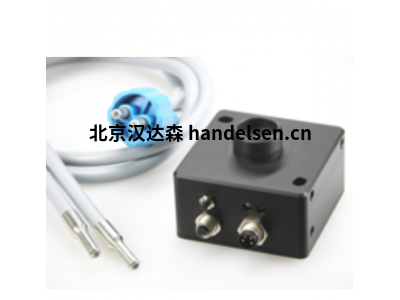

颜色传感器（真彩色）SPECTRO-3 系列



SPECTRO-3系列是一系列颜色传感器，专门针对“真彩色”检测和高开关频率进行了调整。



这些器件可以通过集成或外部光源在交流和直流模式下运行。但是，也可以通过鼠标单击供货范围内包含的Windows® PC软件来关闭照明，因此也可以根据颜色和亮度控制LED，汽车尾灯，卤素灯或荧光灯等自照明器。



在SPECTRO-3系列中，已经注意到紧凑的设计以及不同类型（M34设计或矩形）的外观，这使得传感器的安装更加容易。通过5个数字输出可输出多达31种颜色，SPECTRO-3（M34设计）、SPECTRO-3-CL、SPECTRO-3-MSM-DIG和SPECTRO-3-JR系列的真彩色彩色传感器的最大开关频率为典型值。35 kHz。



随着SPECTRO-3-SL、SPECTRO-3-ANA和SPECTRO-3-MSM-ANA系列的新型真彩色传感器的推出，产品范围已经扩大到包括极快的彩色传感器类型，现在可以实现高达90 kHz的扫描频率。这些颜色传感器最多可输入3种颜色（或3个颜色组，最多31种颜色），输出通过两个数字输出执行，或者在ANA类型的情况下，另外通过三个模拟输出执行。



除了超亮的白光源外，还提供强大的UV光源，使荧光色也可以很容易地通过颜色和亮度来区分。借助各种顶部安装的光学元件，可实现约 0.2 mm 至 500 mm 的工作距离，检测范围约为 Ø 0.5 mm 至 Ø 100 mm。使用光纤版本允许在危险区域工作。



关于类型选择的信息



–COF（共聚焦发射和接收光学器件）

快速检测小物体

的颜色 SPECTRO-3-COF系列共聚焦传感器将直径约1 mm至8 mm或尺寸为4 mm x 0.7 mm的白光投射到待检测物体上。发射光学元件安装在接收光学元件的中间，因此设计非常紧凑。这样就可以从很远的距离精确快速地检测小物体，例如颜色标记或电线。



–DIF（通过体积扩散透镜的漫射光）

漫射照明引起的光泽效应抑制

这种类型的传感器是专门为需要直接反射抑制来控制色彩的应用而开发的。对于DIF颜色传感器类型，通过安装充当扩散器的体积扩散器来实现最佳散射效果。只有漫反射光到达接收器，因此测量对象的光泽度行为不会影响测量结果。



–DIL（通过表面漫射透镜的漫射光）

结构化和不均匀表面

的颜色控制 在许多必须进行颜色检查的物体中，它们的不均匀表面会导致颜色识别问题。例如，纹理表面会导致光泽度波动，这是传统颜色传感器难以做到的，因为有时根据光泽度水平，颜色的检测强度会或多或少。

实际颜色通过直接反射变亮或“柔化”，这取决于表面的相应光泽度。对于SPECTRO-3-DIL系列的色彩传感器，漫射照明可显著降低光泽度。此外，由于检测范围大（约 10 mm 至 30 mm），颜色通过结构波动进行光学集成，因此可以稳定可靠地检测颜色。此外，真色检测器（“颜色像人类一样看”）和评估软件（“颜色像人类一样评估”）确保即使是物体的最小颜色差异也能可靠地检测到。



–FCL（通过使用透明玻璃板的定向光）

远距离

安全快速的色彩检测 SPECTRO-3 FCL系列可以通过颜色区分远距离的物体。根据设计和对象的不同，可以实现长达 500 毫米的距离。除其他外，FCL 系列具有超亮白光 LED 以及所谓的真彩色芯片，可以像人眼一样看到颜色。最多可以示教 31 种颜色，传感器在操作过程中决定最接近物体当前颜色的颜色参考（颜色像人类一样解释）。

该系列的传感器可以以理想的方式用于区分相同颜色的有光泽和无光泽物体（例如，没有保鲜膜和有保鲜膜的物体）。



–POL（通过偏振滤光片的偏振光）

对有光泽的物体

进行色彩控制 在实践中，通常很难可靠地捕获闪亮物体的颜色，因为由于光泽效果，实际颜色信息与直接反射混合在一起。因此，强烈的颜色变成了“柔和”的颜色。借助集成在SPECTRO-3-POL颜色传感器中的偏振滤光片，可以防止直接反射，从而清晰可见实际颜色，从而可以可靠地检测。可以非常清楚地检测到反光表面，例如汽车部件上的高光泽涂料。



–UV（使用UV LED）

荧光物体

的快速颜色检测 使用SPECTRO-3-UV系列发光颜色传感器，除了亮度识别外，还可以进行颜色识别。可以使用 Windows® PC 软件 SPECTRO3-Scope 或通过传感器的集成示教按钮或通过 IN0 数字输入检测荧光物体。凭借 35 kHz 的扫描频率，它还能够检测和识别快速移动的荧光标记。



–FIO（用于连接 FIO 系列的光导和顶部安装的光学器件）

由于应用

灵活，即使在困难的任务中也能控制色彩 FIO系列可能是最灵活的颜色传感器系列。除了 50 多种不同的探头型号（每种型号用于透射光和入射光操作）外，还有近 70 种不同的附件光学器件（前端）可供选择。在外部光源的帮助下，动态范围可以显着增加。由于使用了光纤，该系列也用于危险区域。



• 使用SPECTRO-3-FIO对自照式器进行颜色测量。SPECTRO-3-FIO与反光光导和中性Abserber附件相结合，可实现各种自照光器的色彩控制。



• 使用SPECTRO-3-FIO-UV识别荧光色标 结合超亮紫外光源SPECTRO-3-ELS-UV，使用SPECTRO-3-FIO-UV评估单元可以非常快速地检测荧光色标。该传感器不仅可以检测荧光标记的亮度，还可以检测其颜色。



–45°/0°

与 –POL 类型一样，这些类型也具有巨大的光泽抑制，但由于排列在环形中的 LED 向垂直方向发射低于 45° 的光，而接收器则指向要控制的表面上的垂直方向低于 0°，因此避免了对接收器的直接反射。在对垂直于接收器光轴布置的平面物体进行颜色控制或颜色测量时，避免了接收器方向的直接反射。–45°/0° 牌号主要用于高光漆和金属漆（汽车漆、家具涂料等），因为 –POL 牌号不适合控制金属漆。透明薄膜也可以使用放置在薄膜另一侧的白色瓷砖进行检测。



–SLU

在–SLU类型的情况下，照明单元安装在一个单独的外壳中，可以实现透射光测量以及V型排列（直接反射）。提供漫射光源和定向光源。这些类型可用于测量透射平板玻璃的颜色和浮法玻璃在反射光模式下的镀膜。



–SA 和 -BA

–SLU 接收器有小光圈 （–SA） 和位于颜色检测器前面的会聚透镜 （–BA） 版本。如果信号相应较弱，则首选 –BA 类型。另一方面，如果只能考虑很小的角度范围，例如在V型排列的直接反射的情况下，则应使用–SA型。



–MSM-ANA

–MSM-ANA类型组成了SPECTRO-3测量颜色传感器系列，具有三个模拟输出（用于X，Y，Z以及色彩空间值）和两个数字输出（用于示教最多三个色彩空间三元组，使用dE作为容差值或dL*和da*b*作为容差值。这些类型支持 L*a*b* ， L*u*v* ， L*u'v' ， x，y，Y ， X，Y，Z 以及 L*C*h* 颜色测量。



–MSM-DIG

–MSM-DIG类型组成了具有五个数字输出的SPECTRO-3测量颜色传感器系列（用于教学最多31个色彩空间三元组，使用dE作为公差值或dL*和da*b*作为公差值。这些类型支持 L*a*b* ， L*u*v* ， L*u'v' ， x，y，Y ， X，Y，Z 以及 L*C*h* 颜色测量。



–XL

–FIO-XL 类型使用具有大光纤横截面（直径 5mm、6mm 和 8mm）的光纤，然后可用于实现光纤长度可达 15m 的系统。



–ANA

除了带数字输出的SPECTRO-3传感器外，还有一系列带模拟输出的传感器。通过三个可用的模拟输出 （0V ... +10V），可以输出原始颜色值 R、G、B 以及颜色值 s、i、M、x、y、INT、L*a*b*、L*u*v*、X、Y、Z、x、y、Y 和 L*C*h*。



系列：

SPECTRO-3系列

SPECTRO-3-ANA系列

SPECTRO-3-CL系列

SPECTRO-3-CON系列

SPECTRO-3-JR系列

SPECTRO-3-MSM-ANA系列

SPECTRO-3-MSM-DIG系列

SPECTRO-3-MSM-SLE系列

SPECTRO-3-SL系列

SPECTRO-3-SLA系列

SPECTRO-3-SLE系列
