Stüwe AS型用于制动盘紧固到轴上摩擦连接件外部夹紧装置

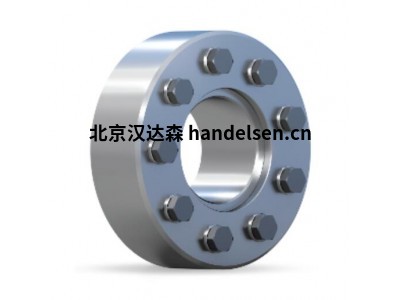

外部夹紧装置： AS 型

AS 型外部夹紧装置可用于将制动盘、皮带轮或皮带轮等盘状附件紧固到轴上。联轴器的紧固是另一个应用领域。标准供货方案中有四种不同的设计，因此可以找到最理想的连接方式。

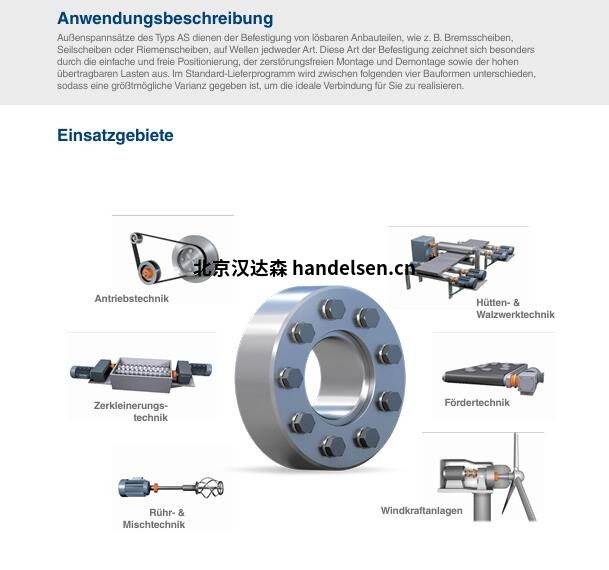

 应用说明

 AS 型外部夹紧装置用于将制动盘等可拆卸附件固定在任何类型的轴上、

带轮或皮带轮等可拆卸附件。这种紧固方式的特点是

其特点是定位简单、自由、无损装配和拆卸，以及可传递高负荷。

载荷。标准供货计划分为以下四种设计、

这样就可以提供最大可能的差异，为您实现理想的连接。

 设计 A：

 外圈有螺纹

 AB型

 外圈螺纹

和定心

 设计 C

 安装部件中的螺纹

 BC型

 螺纹位于安装部位

和定心

 轴直径 可传递扭矩 特性

 12 9 - 100 mm 0.02 - 15.8 kNm 中等扭矩；无弯矩

 22 11 - 440 mm 0.05 - 426 kNm 高扭矩 + 弯矩

 23 40 - 440 mm 3.3 - 562 kNm 高扭矩 + 弯矩

Stüwe GmbH and Co.KG

自 1948 年以来，Stüwe GmbH und Co. KG 一直是驱动技术机械部件的知名制造商。其生产重点是应用广泛的摩擦锁定轴毂连接件。产品范围还包括制动器、制动盘、轴螺母、转子锁和止动块系统。我们的产品在哈廷根（鲁尔区）生产，并在全球范围内使用。

Stüwe（斯图维）摩擦连接件可可靠地传递高达 18,000,000 Nm 的扭矩。它们用途广泛，可用于几乎所有传动系统和许多其他应用中。安装简单、拆卸方便、无损，这些都是其众多优点中的一部分。
