Hellma光学浸没式探头Excalibur HY 25用于卫生过程中的传输测量

Hellma光学浸没式探头Excalibur HY 25

用于过程分析技术 （PAT） 的光学浸没式探头

Hellma Analytics的Process Probes可用于各种应用。我们的团队在需要流程效率的各个领域为工程师、

开发人员和分析师提供支持。它们有助于根据各个过程条件、测量原理和技术要求选择探头。

类别

XP = 极其精确

此类探头的特点是单片式高精度测量头。当测量结果的准确性和可重复性具有最高优先级时，它们是良好选择。

HY=卫生

此类探头特别适用于卫生要求高的生产过程。一些探头提供额外的 3-A 认证，特别适用于食品工业以及制药

或生物技术行业。

HD = 重型（Axiom 技术）

此类探头具有金属密封件，具有高的坚固性。当高压和高温的恶劣工艺条件占主导地位时，它们是良好选择。

根据测量原理的探头模型

XP系列测量原理

传输 Excalibur XP 12,20,25：弹性体密封测量头，提供准确可靠的测量结果

转弦 Falcata XP：高性能测量头，提供准确可靠的测量结果

ATR Katana XP：适用于强吸收介质和浓度

反射Gladius XP：专为反射测量而设计，可实现最大的测量性能CE

HD系列测量原理

传输 Excalibur HD FPT：由于采用金属密封结构，适用于恶劣的工艺条件。

HY系列测量原理

传输Excalibur HY 25 （3-A）：此类探头特别适用于卫生要求高的生产过程

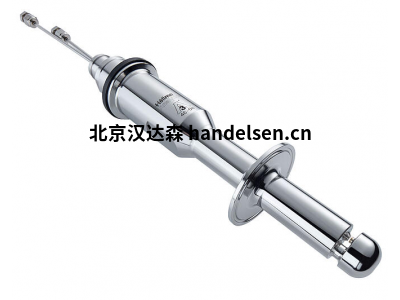

Excalibur HY 25：

用于卫生过程中的传输测量。特殊的卫生设计最大限度地减少了残留物的粘附，并实现了更有效的清洁。

特点

3-A认证，FDA批准的材料

免维护金属密封件

探针筒直径： 25 mm

技术参数

型号系列 Excalibur HY 25

测量原理 传输

外径 25 mm（卫生）

光程/焦距 1 毫米

光程容差 ± 0.025 mm

光学材料 蓝宝石

探头本体材料 不锈钢 （316 L） 电抛光

密封技术 软焊接（Au、Sn）

光谱范围 近红外

波长 近红外：800 nm - 2300 nm

光纤连接 用于 1“ 管的 F-SMA 插座和卫生外壳

连接 光纤纤芯直径600μm，数值孔径0.22

光纤技术 标准光纤

过程连接 夹具接头 DIN32676–A–64,0 （DN50 / 2“） B 型

最大压力 16 bar（150 级，RT 超压，200 °C 时 11 bar，300 °C 时 10 bar，400 °C 时 6,5 bar）

最大浸入深度 75 毫米

最小浸入深度 38 毫米

附加功能 没有

清洁选项 不得超过 CIP/SIP（就地清洁和灭菌）、温度和压力规格，只能使用保护盖进行高压灭菌

温度限制 光连接时最大 T 值 150 °C（85 °C für ATEX，法兰最高可达 140°C，符合 DIN 32676 标准）

温度 5 °C 至 140 °C

压力 -1 bar 至 16 bar

交货 光学浸入式探头、手册、客户图纸、压力测试证书、最终光学检验报告、运输包装、 3-A证书（FO-3-A-001）。

货号 PHAASPANHTSM075N

Hellma光学浸没式探头Excalibur HY 25
