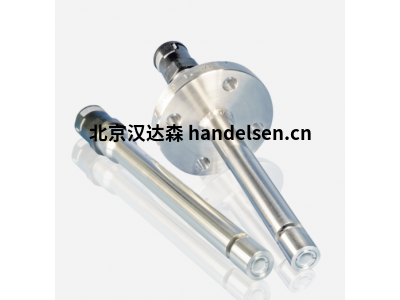

Hellma光学浸没式探头Excalibur XP用于透射测量

Hellma探头Excalibur XP用于透射测量

Excalibur XP ：

用于透射测量的弹性体密封探头。高精度单片测量头提供非常高的透射率，可实现特别准确和可靠的测量结果。

特点

光透射浸没式探头

探针筒直径 12 mm，20mm，25mm

配备单片测量头，可实现高精度测量结果

Excalibur XP 12

技术参数

型号系列 Excalibur XP 12

测量原理 传输

外径 12 毫米 |1/2 英寸

光程/焦距 2 毫米

路径长度公差 石英表±0.01毫米，蓝宝石±0.05毫米

光学材料 石英玻璃

探头本体材料 不锈钢 1.4571 （316Ti）

密封技术 Kalrez 6375

光谱范围 近红外

波长 紫外/可见光：石灰 210 nm - /Saphir 280 nm - 1100 nm;近红外： 400 nm - 2300 nm

光纤连接 F-SMA 插座和 ATEX PMA 外壳 NW 23

连接 玻璃纤维芯 600 μm 和 NA 0.22，外壳：NW23

光纤技术 标准光纤

过程连接 不带法兰

探针筒 只有不锈钢 1.4571 （316Ti） 适合世伟洛克

最大压力 40 bar（300 级，RT 超压，200 °C 时 31 bar，300 °C 时 27 bar，400 °C 时 25 bar）

最大浸入深度 240 毫米

最小浸入深度 30 mm + 光程长度

探针筒长度 不带法兰：浸入深度 + 10 mm，带法兰：浸入深度 + 50 mm

附加功能 没有

温度限制 最大 T 值：光纤连接器 150 °C（不带延长光纤），Copex PMA 130 °C（ATEX 为 85 °C）

温度 5 °C 至 180 °C

压力 0 bar 至 40 bar

交货 浸入式探头、手册、客户图纸、压力测试证书、传输测试协议、运输包装

预计交货时间 根据要求

货号 PE2BQEZNAASL240N

Excalibur XP 20

技术参数

型号系列 Excalibur XP 20

测量原理 传输

外径 20 毫米

光程/焦距 2 毫米

光程容差 石英表±0.01毫米，蓝宝石±0.05毫米

光学材料 石英玻璃

探头本体材料 不锈钢 1.4571 （316Ti）

密封技术 Kalrez 6375

光谱范围 近红外

波长 紫外/可见光：石英 210 nm - /蓝宝石 280 nm - 1100 nm;近红外： 400 nm - 2300 nm

光纤连接 F-SMA 插座和 ATEX PMA 外壳 NW 23

连接 玻璃纤维芯 600 μm 和 NA 0.22，外壳：NW23

光纤技术 标准光纤

过程连接 不带法兰

探针筒 不适合世伟洛克

最大压力 40 bar（300 级，RT 超压，200 °C 时 31 bar，300 °C 时 27 bar，400 °C 时 25 bar）

最大浸入深度 240 毫米

最小浸入深度 30 mm + 光程长度

探针筒长度 不带法兰：浸入深度 + 10 mm，带法兰：浸入深度 + 50 mm

附加功能 没有

温度限制 最大 T 值：光纤连接器 150 °C（不带延长光纤），Copex PMA 130 °C（ATEX 为 85 °C）

温度 5 °C 至 180 °C

压力 0 bar 至 40 bar

交货 浸入式探头、手册、客户图纸、压力测试证书、传输测试协议、运输包装

货号 PE3BQEZNAASL240N

Excalibur XP 25

型号系列 Excalibur XP 25

测量原理 传输

外径 25 毫米 |1寸

光程/焦距 2 毫米

光程容差 石英表±0.01毫米，蓝宝石±0.05毫米

光学材料 石英玻璃

探头本体材料 不锈钢 1.4571 （316Ti）

密封技术 Kalrez 6375

光谱范围 近红外

波长 紫外/可见光：石英 210 nm - /蓝宝石 280 nm - 1100 nm;近红外：400 nm - 2300 nm）

光纤连接 F-SMA 插座和 ATEX PMA 外壳 NW 23

连接 玻璃纤维芯 600 μm 和 NA 0.22，外壳：NW23

光纤技术 标准光纤

过程连接 不带法兰

探针筒 不适合世伟洛克

最大压力 40 bar（300 级，RT 超压，200 °C 时 31 bar，300 °C 时 27 bar，400 °C 时 25 bar）

最大浸入深度 240 毫米

最小浸入深度 30 mm + 光程长度

探针筒长度 不带法兰：浸入深度 + 10 mm，带法兰：浸入深度 + 50 mm

附加功能 没有

温度限制 最大 T 值：光纤连接器 150 °C（不带延长光纤），Copex PMA 130 °C（ATEX 为 85 °C）

温度 5 °C 至 180 °C

压力 0 bar 至 40 bar

交货 浸入式探头、手册、客户图纸、压力测试证书、传输测试协议、运输包装

预计交货时间 根据要求

货号 PE4BQEZNAASL240N

每单位价格 根据要求

Hellma探头Excalibur XP用于透射测量
