德国OWIS光学支架46.065.38KN底板上集成了中央螺纹

德国OWIS光学支架46.065.38KN底板上集成了中央螺纹

OWIS广泛的光束处理系统、光学机械部件以及手动和电动定位器产品组合为您提供优质的模块化系统，以实现您在光电子领域的应用或实验室设置。凭借我们在真空领域的专业知识和经验，我们能够为高真空（HV）、超高真空（UHV）和极高真空（XHV）应用设计产品。

主要产品：

OWIS支架

OWIS位移台

OWIS旋转平台

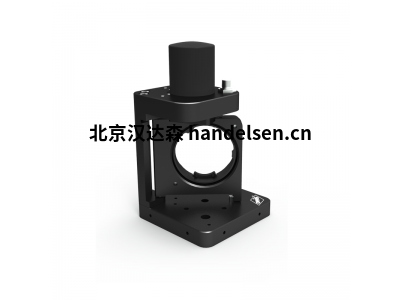

OWIS 46.065.38KN光学支架

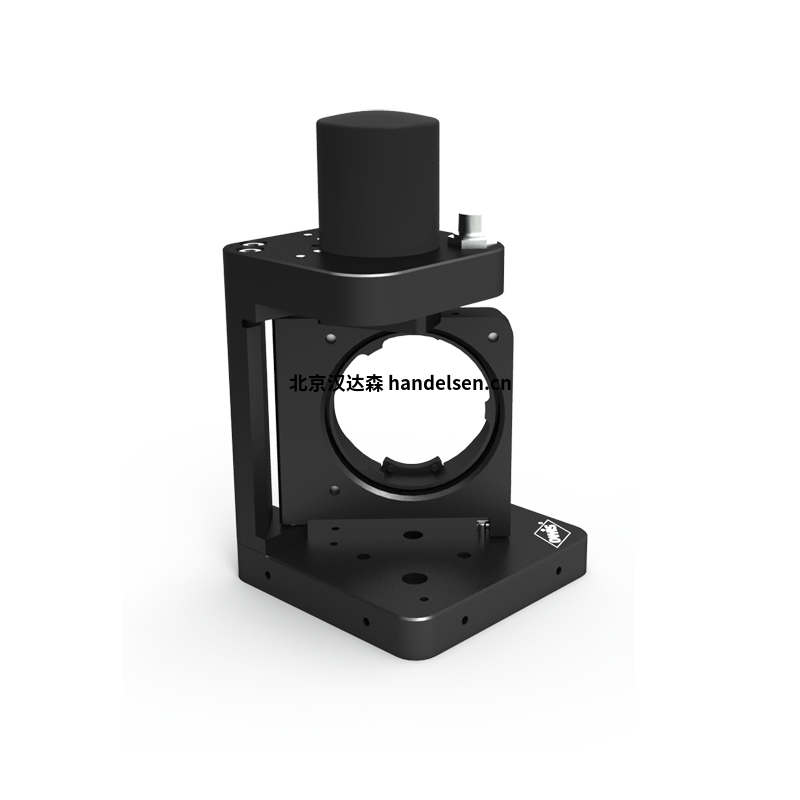

带底板的电动翻转镜架，适用于 ø 38.1 mm (1.5") x 6 mm，带直流减速电机，向左偏转

KSHM 65 是一种电动翻转镜架，具有以下特点和功能：

多方向安装：KSHM 65 可以安装在所有方向，提供了安装的灵活性。

光学元件兼容性：能够将直径为 38.1 毫米（1.5 英寸）的光学元件，例如反射镜或分光镜，以 45° 角摆动到光束中。

高重复精度：KSHM 65 的重复精度小于 100 μrad，确保了光学系统在多次操作中的稳定性和可靠性。

快速切换：使用控制单元 NG-E02，切换时间约为 1.5 秒，适合需要快速响应的应用。

光学镜组固定：通过两个夹板将光学镜组压在三个挡板上，确保了光学元件的稳定安装。这种设计也允许发射光学镜组的安装。

角度调整：光学镜组固定在一个摇摆板上，借助碟形弹簧可以进行 ±0.6° 的角度调整，提供了微调能力。

系统集成：KSHM 65 可以通过两个滑轨 RT 65-21-R-ZM 直接固定在 SYS 65 系统的 S 65 LL 系统导轨上，实现了与现有系统的兼容性和集成性。

安装选项：为了将 KSHM 65 安装在 STF 15 销轴上，底板上集成了一个 M6 中央螺纹，提供了额外的安装灵活性。

型号示例：

OWIS光学支架46.065.38KN

OWIS光学支架46.060.38KN

OWIS光学支架46.045.26KN

OWIS光学支架46.040.26KN

OWIS光学支架46.025.13KN

OWIS光学支架26.090.5103

OWIS光学支架26.095.5103
