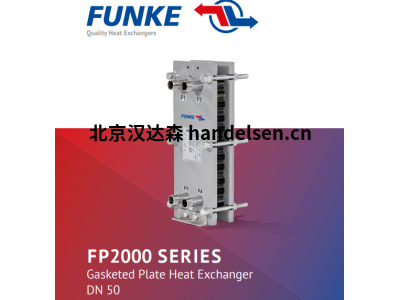

FUNKE 垫片板式换热器 FP2000系列，多通道设计
FUNKE 垫片板式换热器 FP2000系列，多通道设计
关于FUNKE
自 1974 年成立以来，FUNKE 迅速确立了自己作为工业管壳式换热器专家的地位。在随后的几年中，该产品范围不断扩大，包括垫片和钎焊设计的板式换热器、风冷式换热器和电油预热器。FUNKE现在是全球为数不多的拥有如此广泛产品组合的制造商之一。
垫片板式换热器 FP2000系列
垫圈板式热交换器DN 50
特殊设计
•双墙板（FPDW；2 x 0.35 mm，1.4404），适用于FP2016和FP2022
•多通道设计
•水平单元
•用于三流体循环的两段式冷却器
特殊功能
•Opti-Flow：优化入口面积，使流体在整个宽度上实现最佳分布
最佳利用表面积的传热板
•最佳波浪：CFD优化板设计，实现压力损失和传热的最佳比例
•卡夹式垫圈，即使在反复打开后也能达到最佳配合
•旁路停止设计：最大限度地减少旁路，实现最佳传热
•带填料槽的双垫圈
技术数据；
•设计压力10、16、25巴//150磅
•材料C钢S355J2+N，DIN 10025，涂漆，实心不锈钢，1.4401
•涂装标准涂装Funke:1 x 80μm水性涂料，RAL 5012
其他如其他RAL，符合Munsell，ISO 12944-5，ATEX，高温，不承担额外费用
•连接标准：螺纹管外螺纹G2“
•螺纹螺纹管内螺纹G2“
•焊接颈法兰DN 50/2“，不锈钢，C型钢C22-DIN EN 1092-1，ANSI B16.5 u.a。
•橡胶垫圈DN 50/2“，NBR，EPDM，氟橡胶I，用于法兰-DIN EN 1092-1，ANSI B16.5 u.a
•金属插件DN 50/2“，不锈钢，钛-DIN EN 1092-1，ANSI B16.5 u.a
•三夹钳DN 50，DIN 32676，1.4404/1.4435，管道DIN 11866-A，2“ASME BPE，1.4404/1.4435，管道DIN 11866-C
•卫生连接DIN 11851，DN 50，1.4404/1.4435，管道DIN 11866-A
设计用途
•能量回收
•工艺冷却器/加热器
•蒸汽电容器
•工艺电容器
型号 FP2010 FP2016 FP2022
最大面积m² 0,41-20 0,75-37 1,05-52
宽x高mm 230x596 230x796 230x996
板式结构 H / L H / L H / L
最大压力bar 25 25 25
最高温度℃ 20 20 20
材料
板材 材料厚度 垫片
1.4404 / AISI 316L 0,35 / 0,50 / 0.60 mm NBR-HT
Titan / 3.7025 0,50 / 0,60 mm EPDM-HT
254 SMO / 1.4547 0,50 / 0,60 mm Viton I
Alloy C276 / 2.4819 0,60 mm Viton S
Alloy 904L / 1.4539 0,60 mm Viton G
FUNKE 垫片板式换热器 FP2000系列，多通道设计
