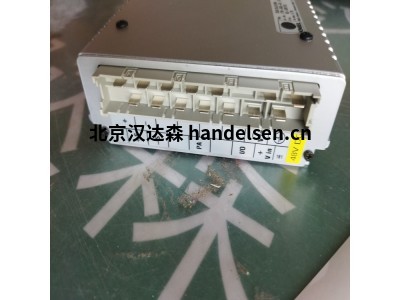

德国Kniel电源CA 5.8（174-000-02）用于工业自动化设备上使用

郭秀 QQ：2853369891   手机：18518179676 电话：010-64714988-176 传真：010-84786709-667 邮件：sales15@handelsen.cn

Kniel

Kniel  CA 5.8（174-000-02）

Kniel  CAHV 220.0,27

Kniel  CXW 24.8,5

Kniel  CAA 24.5

Kniel   CA 3,3.8

Kniel  CAD 15.1,6

Kniel  CAA 15.8

Kniel  CA 12.5（174-001-02），

Kniel  CAA 24.5（175-003-02），

Kniel  CAHV 220.0,27

Kniel  CLD  15.3

Kniel  CLD   5.5

Kniel  CA 5.8

Kniel  CAA 48.2.5

Kniel  394-116-02

Kniel

克耐尔在电源领域树立了卓越的品质、高素质的工程技术和完善的服务标准。为了你的成功。

Kniel System Electronic GmbH是功率范围为7至3000瓦的电源的领先高科技制造商。该公司成立于1975年，多年来从一家标准制造商发展成为一家创新的定制电源供应商，并在自动化、测试和测量、传感器、汽车、医疗和实验室技术等领域建立了能力。

Kniel 可耐尔的产品系列分为三个主要领域：19英寸系统的电源和配件、壁挂式和DIN导轨式。有10000多种不同的标准型号可供选择。

Kniel 该公司的主要分公司位于德国卡尔斯鲁厄，由创始人Helmut Kniel管理。除了国内销售开发和生产都设在这里，因为可耐尔电源是100%德国制造的。个人生产和效率并不矛盾，即使产品品种多、数量少。除了德国的主要分公司外，Kniel还在荷兰设有另一个销售办事处，并在整个欧洲建立了分销商网络。目前，该电源专家拥有90多名员工。

二、Kniel型号介绍

Kniel 单输出CAA 24.5  序列号175-003-02

Kniel大约预热期后的技术数据保证值。15分钟。在标称负载下，在装置输出处测量

Kniel参数：

输出O1

输出电压[Vdc]24

调节范围(±)[V]2

输出电流标称[A]5

电流限制[A]6

特性曲线约。V-I

函数，调节类型谐振效率[%]≥86

负载变化的电压偏差0...100%

（静态）[mV]≤10

市电电压变化Vin min-Vin max[mV]≤5

残余纹波(100Hz)[mVpp]<4

工作频率纹波(50-190kHz)[mVpp]<6

叠加开关尖峰[mVpp]<10 Δ Io=65...100%Inom[mV]≤90 Δ Io=65...100%Inom的调节时间[µs]≤250

启动延迟[ms]≤80

过压保护输出出厂设置（tol.+0.5 V）[V]27

跳闸后的残余电压[V]0

感测引线操作[V]0.25

（负载线补偿）每条负载线过载保护连续防短路温度系数[ppm/K]200

四、Kniel安装和调试注意：

Kniel调试和操作电源时，必须遵守电气安全部分（“机械、环境、安全”部分的子章）。3.1交付范围•交付范围仅包含电源。•您将收到其他连接插头作为附件，请参阅数据表中的订购信息。3.2负载和传感电缆的连接如果可能，应扭曲或屏蔽至负载。还应注意有足够的导体横截面

Kniel负载线即使没有连接传感线，也建议使用约100 nF的陶瓷电容器将负载线端接到负载线。3.2.2传感线3.2.2.1无传感线的操作在此操作模式下，无需连接外部桥。在许多实际应用中，Kniel电源在没有感测线的情况下工作，例如当使用短（低电阻）负载线或负载的小变化时。3.2.2.2使用感测线操作感测线直接测量负载处的实际电压值。连接器上的电压降以及电源和用户之间的负载功率由电子控制电路自动补偿。补偿是为数据手册中定义的每条负载线的电压降而设计的。为此，不需要对Kniel电源本身进行任何更改。只有感测线直接
