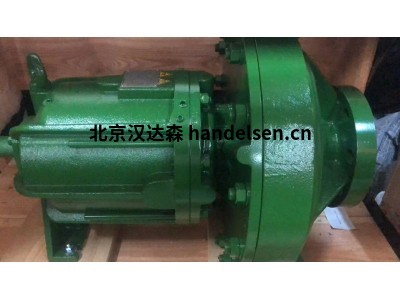

dickow自吸卧式侧通道泵WPM23用于有毒、易爆和一般污染性介质

WPM型是单级或多级自吸卧式侧通道泵。

除了自吸能力外，侧流道泵还具有高压系数的优势，在相对较高的压力水平下泵送小流量时，可以更经济地工作，

就像普通离心泵一样。

吸力和压力支架可以以 90° 的增量向各个方向旋转。

只有通过顶置吸入和排放喷嘴才能保证自吸能力。

台阶通过带腔的O形圈与大气隔离。泵轴的轴承在滑动轴承中进行。

该泵具有永磁联轴器，而安全壳则将流体密封到外部。

通过内部循环系统，涡流损耗产生的热量被消散。

附加电机的直接安装消除了额外的轴承和机械联轴器。

应用

有毒、易爆和一般污染性介质

各种液体的计量

化学

酿酒 厂

食品工业中的清洁

技术数据

最大流量：2.4 m³/h

最大扬程： 260 m

工作压力： 24 bar

温度：150°C

最大转速：3500 min−1

垫片/机械密封：磁力偶合器

安装：卧式

自吸：否

轴承：滑动轴承

材质：双相钢、镍基钢、奥氏体钢

标准：ISO 15783

防爆等级：2 类 / 1 区

侧流道叶轮

旋转的星形侧流叶轮安装在吸气盘和压力盘之间的腔室中，并以浮动位置键控在泵轴上。不存在液压推力负载。

为了实现自吸能力、最佳效率和额定压差，旋转叶轮和固定盘之间需要有紧密的间隙。

在泵填充正确的情况下运行期间，叶轮和圆盘之间的稳定流体膜将使叶轮在腔室中居中，

并避免旋转部件和静止部件之间的金属接触、叶轮的卡住和磁铁的解耦。

吸盘和压力盘

吸盘和压力盘通过金属与金属配合的密闭 O 形圈密封在大气中，以防止吹出。差压头建在压力盘的侧通道中。

轴承

外部磁铁直接安装在电机轴上。内部滑动轴承组由SiC衬套和涂层金属轴套组成。

dickow自吸卧式侧通道泵WPM23用于食品工业
