德国Fixatorenbau Bertuch(bwf)进口固定器
德国Fixatorenbau Bertuch机床固定器，矫直元件、楔形鞋、调平千斤顶，我们的产品以各种名称而闻名。但只有我们生产原始的 BW 固定器®。该名称是受国际保护的商标。BW固定器®用于机器的安装，并用于在各种应用中对准和锚定机器。
我们的客户包括知名制造商：
– 机床
– 印刷机
– 电动机
– 涡轮机和发电机
– 纺织机械
– 压缩机
– 制冷
机– 木工机械
由于应用领域广泛，近几十年来开发了各种各样的固定器®系列，因此今天您将找到适合几乎所有机器的固定器®。我们非常重视密集的申请建议。如果我们的产品组合中没有合适的解决方案，我们的设计师将与您合作，为您的机器量身定制解决方案。

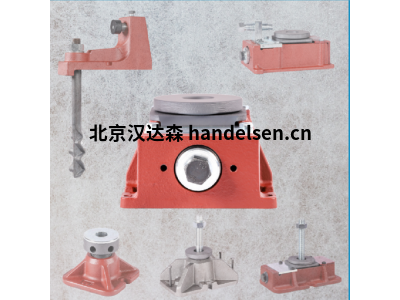

BW–Fixatoren固定器系列
RK系列
LK系列
S系列
MS系列
LS系列
SW系列
EK系列
RK系列的BW固定器®可以平稳而精确地调节。例如，这大大减少了对准车床所需的时间。如果由于地基位移、收缩或土壤沉降而必须进行重新调整，这项工作也必须在短时间内轻松进行。RK系列具有广泛的附件和锚固选项，几乎涵盖了所有应用。
RK系列的BW定影器®符合行业设定的所有要求、条件和性能。所有承重和运动部件，包括导轨，均采用优质层状灰口铸铁制造。为了确保这些部件在未来几年内的光滑度，它们用二亚硫酸钼处理。
Größe L B H* ØD SW d c z h l b e1 e2 k
| 刘超 QQ：2865543976 手机：18510241215 电话：010-64714988-174 传真：010-84786709-667 邮件：sales21@handelsen.cn |
 |
 |
I 175 105 55 60 19 16 21 13 5 92 90 14 26 12
II 178 120 75 75 19 15 31 15 5 96 100 14 26 13
III 220 150 95 90 24 22 40 17 6 118 130 18 32 22
IV 275 180 115 110 30 24 49 17 8 142 160 24 38 24
V 345 230 135 150 36 34 58 20 10 180 205 28 46 34
VI 420 270 165 200 46 34 67 32 13 230 245 28 46 31
RK系列技术参数
Größe Dim RK I RK II RK III RK IV RK V RK VI
Max. zulässige Belastung ¹) N 90.000 120.000 240.000 360.000 700.000 1.200.000
Empf. anteilige Maschinenlast ²) N 10.000 20.000 40.000 60.000 120.000 200.000
Federkonstante "C" im Betriebsbereich ³) N/µm 2.000 4.500 8.000 10.000 14.000 18.000
Drehmoment an Stellschraube Spezifisches- Nm / 10³ kg 3 3 4 4,5 5,5 7
Maximales- Nm 27 36 96 160 385 700
Sicherungs- Nm 2,5-5 2,5-5 3,5-7 4-8 5-10 20
Höhenverstellung pro Umdrehung mm 0,25 0,25 0,29 0,35 0,43 0,5
Gewicht der Grundausführung kg 4 5,5 11,5 21 42 70
LK系列的BW固定器是专门为机器的减振、松散安装而开发的。由于 10 mm 的调节范围特别大，因此可以轻松补偿大面积的不平整地板。该系列的最大负载值为 55,000 N。
调整平稳，防止未经授权的调整（例如由于振动）。这些BW固定器的使用可以通过多种变体最佳地适应安装条件。不同的织物结构板，由几层黄麻织物组成，在高压下加注特殊沥青压在一起，以及由聚氨酯制成的阻尼板，可以安装减振机器。
这大大减少了对齐机器所需的时间。如果由于地基位移、收缩或土壤沉降而必须进行重新调整，这项工作也必须在短时间内轻松进行。
安装既可以松散地进行，也可以使用各种锚固选项进行。
LK系列技术参数
Größe Dim LK II
Max. zulässige Belastung N 55.000
Max. zulässige Belastung zum Richten N 40.000
Drehmoment an
Stellschraube Maximals - Nm 35
Sicherungs - Nm 4-7
Höhenverstellung pro Umdrehung mm 0.37
Gewicht der Grundausführung kg 4,2
BW 固定器® – S 系列
专门为大型夹板和工作台开发的，因为通常无法从侧面对准。然后，只能从上方访问方向元素。S 系列正好涵盖了这一应用，可以通过安装螺钉从上方进行调整。它的特点是高度调节范围大，从 8 mm（尺寸 S I）到 20 mm（尺寸 S V）。
S 系列的 BW 固定器®可以平稳、精确地调整。这大大减少了对齐所需的时间。如果由于地基位移、收缩或土壤沉降而必须进行重新调整，这项工作也必须在短时间内轻松进行。凭借广泛的附件和锚固选项，我们为每种应用提供合适的解决方案。
S系列技术参数
Größe Dim S I S II S III S IV S V
Max. zulässige Belastung N 90.000 120.000 240.000 360.000 600.000
Emp. Anteilige Maschinenlast ¹) N 10.000 20.000 40.000 60.000 100.000
Federkonstante "C" im Betriebsbereich ²) N/µm 1.500 2.000 2.500 3.000 4.000
Drehmoment an
Stellschraube Spezifisches- Nm / 10³ kg 35 45 50 60 70
Maximales- Nm 120 240 480 960 2.050
Max. Drehmoment an der Befestigungsmutter Nm 60 120 240 480 960
Gewicht der Grundausführung kg 3,25 5,10 8,40 15,30 27,60
