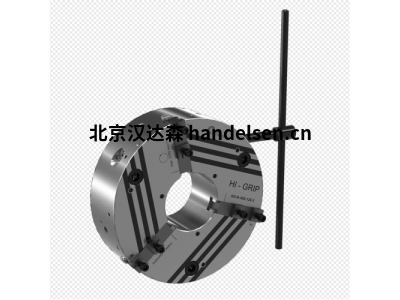

德国SMW三爪卡盘TSF-CP -210-3-Z170

一、产品概述

曹雪莉 QQ：2850590587   手机： 15711496495 电话：010-64714988-213 传真：010-64714988-668 邮件：tk3@handelsen.cn

德国SMW公司以其精湛的工艺和卓越的性能，在全球机床夹具行业中享有盛誉。其TSF-CP -210-3-Z170型号三爪卡盘，作为该公司的一款高性能夹持工具，专为高精度机械加工而设计。这款卡盘凭借其独特的技术特性和出色的夹持性能，在机械加工领域展现出了重要的应用价值和广阔的市场前景。

二、主要技术参数

1. 直径规格：TSF-CP -210-3-Z170三爪卡盘的直径为210毫米，这一规格使其适用于大多数常规机械加工需求，特别是在需要高精度夹持的场合下表现尤为突出。
2. 卡爪数量：该卡盘配备了三个活动卡爪，通过三个卡爪的径向移动，能够实现对工件的均匀夹持和精确定位。三个卡爪的设计既保证了夹持稳定性，又提供了足够的夹持力。
3. 型号标识：Z170代表了卡盘的结构特征和性能参数，是SMW公司独特的产品标识系统的一部分。
4. 转速与夹持力：TSF-CP -210-3-Z170三爪卡盘能够在高达4,500转/分钟的转速下稳定运行，满足高速加工的需求。同时，其单个卡爪能够提供的最大夹持力为25千牛，整体能够提供的最大夹紧力为60千牛，足以应对各种重型工件的夹持需求。
5. 行程与活塞：每个卡爪的最大行程为6.00毫米，这一设计使得卡盘能够适应不同尺寸的工件，提高了加工的灵活性。同时，活塞的最大行程为25.0毫米，为卡爪提供了足够的动力支持。

三、产品特性

1. 外部夹紧与主动下拉：TSF-CP -210-3-Z170三爪卡盘采用外部夹紧方式，通过主动下拉机构确保工件在加工过程中的稳定性。这种设计有效防止了工件在高速旋转时产生的离心力导致的松动或移位。
2. 离心力补偿：卡盘配备了离心力补偿机构，能够在高速旋转时自动调整夹持力，确保工件始终处于稳定的夹持状态。这一特性提高了加工精度，降低了废品率。
3. 中心孔设计：卡盘中心设有孔道，既可用于空气系统控制，也可用于冲洗。这一设计大大提升了卡盘的多功能性和使用便利性。
4. 永久性油脂润滑：卡盘采用永久性油脂润滑系统，有效减少磨损，延长使用寿命，并降低维护成本。这一设计使得卡盘在使用过程中更加稳定可靠。
5. 补偿摆动卡爪：独特的补偿摆动卡爪设计使得卡盘能够适应不同形状和尺寸的工件，提高了夹持的灵活性和适应性。
