高频锤击枪HFM 21R1-S和高频加热器VauQuadrat V4用于机械设备焊接处理

锤击枪HFM 21R1-S和加热器VauQuadrat V4

高频锤击枪HFM 21R1-S

一种高频锤击工艺，通过有针对性地对焊缝过渡进行后处理，巧妙地提高了承受动态载荷的焊接钢结构的使用强度和使用寿命。

技术数据

压缩空气供应：6 至 8 bar

电源要求（可充电电池）：3.7 伏，950 毫安

尺寸（长 x 宽 x 高）：225x60x205 毫米

重量：2,3 千克

储存温度：0 至 +60°C

空气需求：约 250 l/min

手柄上的振动：3,9 米/秒²

HFM 21R1-S特征

+ 坚固紧凑的设计，适用于难以到达的地方

+ 重量轻

+ 功能强大

+ 使用寿命长

+ 易于引导

+ 集成照明，具有出色的亮度

+ 简单快速的可更换易损件

+ 同时毫不费力地去除焊缝飞溅物 + 工作结果具有高度可重复性

+ 引脚的防旋转支撑

+ 用于显示强度的 10 部分刻度

+ 带侧把手

+ 兼容HF08-30 HiFIT角装附件

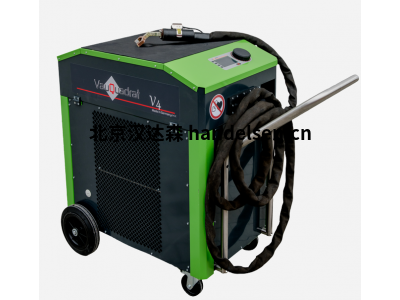

​高频加热校正器VauQuadrat V4

为焊接应用提供开创性的方法。重点是高效的预热和精确的热矫直。高效的预热过程对于大型支撑结构的质量和完整性至关重要。精确的热矫直对于最终成型和质量保证是不可少的。

0.GY 004规格VauQuadrat V4

感应电源..........................最大 18kW，可调 25..100%

感应技术....................深度感应固定频率15.8kHz

软管包装................................6m 或 10m

电源连接................................3x400V / 50Hz，带中性线 32A，连接电缆 10m，带相位逆变器

冷却..........................................内部水冷。通过集成压缩机制冷系统进行再冷却

冷却介质...................................丙二醇/水混合

制冷剂......................................R455A （A2L） 1.4kg

尺寸................................长=1480mm 宽=685 高=1040

颜色.............................................烟灰色 （RAL7016） 和黄绿色 （RAL6018）

重量..........................................240kg

配置.................................带 30mm/45mm 磁场放大器的电感器，铁素体钢60 毫米，奥氏体60mm，有色金属120mm。

安全装置................ 主动流量监测、超温、过温、剩余电流断路器、过电流、电流上升、HP/ND 压力调节器， 冷却回路、电机保护开关、紧急停止（选配）。

底盘........................................ 后部有橡胶轮，前部旋转脚轮带制动器。

操作......................................大型图形显示屏，手套式编码器、 5 个操作按钮。

材料.....................................，取决于感应器、钢、不锈钢、铝、铜 厚度范围 0.8mm ... 250mm。

选项........................................定时器、 RC20 自动化接口，拖拉机连接、特殊形状的感应器、

 电容器转换，主流程用于可重复、有记录的过程、控制范围内的过程。
