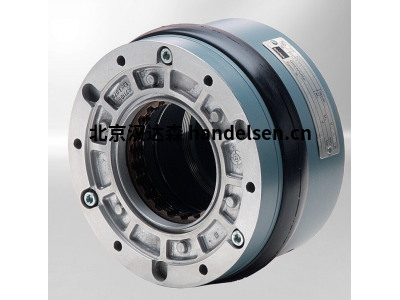

德国Kendrion永磁制动器/高扭矩系列/适应温度范围广

  康德瑞恩永磁制动器具有高功率密度、高精度和耐用性。它们非常适合用于伺服电机、机器人、自动化、风力涡轮机、医疗技术以及非电机应用。康德瑞恩提供现成的标准化制动器以及定制的制动器解决方案，并为其客户的产品选型提供技术支持。请联系我们。

无扭力反冲的扭矩传递和零残余扭矩

永磁制动器主要用于需要很高功率密度的应用场合。典型的例子是大概率的伺服电机、高精密的机床、机器人和风力涡轮机。如果对精度或者环境温度有高的要求，永磁制动器是我们客户的首选。



制动器的主要任务是承载大的载荷。无背隙的轴毂连接保障驱动装置可以达到非常高的定位和保持精度。 另一个重要的功能是在发生电力故障的情况下能够使负载急停。永磁制动器由于其独特的设计，在这种工况下能够达到非常高的急停次数。此外，用户不必在意制动器是安装在垂直还是水平位置，因为特殊的转子设计使得打开制动器绝无残余扭矩产生。因此，永磁制动器特别适用于那些原则上要求不能在启动过程产生研磨性粉尘的应用。



永磁制动器主要被集成到电机中。然而，IP防护等级要求不高的情况下安装方案则有了更多的可能。



作为一个全系列制动器产品供应商，我们不断开发我们的产品，以满足市场日益增长的需求。除了现有的标准制动器，我们还提供客户定制的制动器解决方案，并为客户制动解决方案的选型提供技术支持。



功能特点



该产品结合了永磁制动器的知名特性--由于磁路的重新设计，它具有更多的优势，如在相同的尺寸和功耗下具有更高的扭矩，在整个使用寿命中具有高扭矩的稳定性，以及更宽的温度范围。



工作原理



高扭矩永磁制动器是一款干式制动器。由永磁场产生的力来产生制动效果。为了消除制动作用力，永磁体的磁通量被一个交替的电磁场所抵消（电磁释放系统）。衔铁和轴套之间的零背隙连接确保了制动扭矩无背隙地传递到机器轴上（如电机轴），并可靠地释放高扭矩制动器避免残余扭矩产生。由于这些特点，高扭矩制动器是伺服电机应用的理想选择。



制动器设计



电磁线圈被紧固地安装在永磁制动器的内外圈之间，连接磁场线圈所需的引线在制动器上的规定位置出口，安装在内外环法兰之间的永磁体产生轴向的制动作用所需的磁场。衔铁与轴套通过分段弹簧和铆钉紧固件连接，以建立一个可轴向移动、防扭和无摩擦的连接，这确保了在水平或垂直制动过程中零残余扭矩。高扭矩制动器的衔铁和壳体之间的额定气隙在制动器安装过程中自动实现（例如通过装配的公差配合）。轴套与机器轴（如电机轴）的连接方式防扭并实现轴向固定。永磁磁场吸引并拉动衔铁与外环或内环摩擦接触，产生制动作用。当直流电压施加在高扭矩制动器线圈上时，交替的电磁场抵消了永磁场对衔铁的作用力，在弹簧力的作用下制动器被释放。除了分段弹簧施加的最小力，被制动的轴不受其他任何轴向力的影响。

与传统的永磁制动器相比，同等尺寸下具有更高的扭矩

在整个使用寿命范围内，扭矩的稳定性高；温度范围广

-15°C至+120°C，可选-40°C
