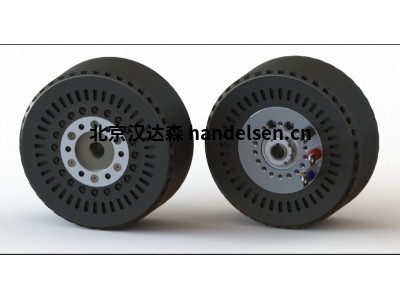

EMRAX 188高功率转矩密度紧凑型轴向磁通永磁同步电动机
EMRAX 电动机/发电机
EMRAX 电动机/发电机代表了一系列轻型、紧凑、强大、低速轴向磁通电动机/发电机。它们可用于各种应用 - 从电动自行车到电动巴士。此外，电机可用于船舶、飞机和 VTOL 应用。
| 郭世舟 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
EMRAX 188 系列
EMRAX 188是一款具有高功率/转矩密度的紧凑型轴向磁通永磁同步电动机。
由于重量轻，它是垂直起降、超轻型航空、摩托车、汽车和船舶舷外应用的理想选择。它获得了有利的FSAE竞争对手中的地位。
EMRAX 188
直径|长度188毫米|79毫米
重量7,1-7,9公斤
冷却空气/水/组合
峰值|连续功率60 kW|37 kW*
峰值|连续扭矩100 Nm|56 Nm*
最高速度8000每1k展现的收入
工作电压50-660 V
效率高达96%*
位置传感器旋转变压器/编码器
EMRAX 188
高压
EMRAX 188
中等电压
EMRAX 188
低电压
AC=风冷
LC=液体冷却
CC=组合冷却（空气+液体）
AC LC CC AC LC CC AC LC CC
防护IP21 IP66 IP21 IP21 IP66 IP21 IP21 IP66 IP21 IP66 IP21
冷却规格
环境
空气20 C
20 m/s
分钟。
6升/分钟，
最大限度。
50°C
AC+LC*
环境
空气20 C
20 m/s
分钟。
6升/分钟，
最大限度。
50°C
AC+LC*
环境
空气20 C
20 m/s
分钟。
6升/分钟，
最大限度。
50°C
AC+LC*
最高电机温度[°C] 120
电机连接类型UVW或2x UVW UVW或2x UVW UVW或2x UVW
峰值功率所需的电压[VDC]**660 Vdc 390 Vdc 160 Vdc
电机峰值效率[%] 96%
峰值功率S2 2min[kW] 60 kW在6500每1k展现的收入
连续功率S1（kW）27 34 37 27 34 37 27 34 37
峰值扭矩[Nm] 100
连续扭矩[Nm] 40 52 56 40 52 56 40 52 56
限速[每1k展现的收入] 8000
空载时KV常数[rpm/VDC] 17,73 29,58 72,82
额定负载下的KV常数[rpm/VDC] 13,61 22,83 56,21
峰值负载时的KV常数[rpm/VDC] 9,81 16,61 40,87
KT常数[Nm/AR管理系统] 0,54 0,32 0,13
峰值电机电流[AR管理系统] 190 310 900
连续电机电流[AR管理系统] 100 160 400
25°C[mΩ]时的内相电阻***14,37 5,04 1,02
LD诱导1相[µH] 188,5 40,2 12,5
感应电压[VRMS/每1k展现的收入] 0,04201 0,02521 0,01024
磁通量-轴向[VS] 0,03275 0,01965 0,00798
定子绕组上的温度传感器KTY 81/210
极对数10
绕组配置星形
转子惯量[kg*m²] 0,00989
轴承配置6205|3204
重量[公斤] 7,1 7,9 7,6 7,1 7,9 7,6 7,1 7,9 7,6
*组合式冷却电机（CC）需要风冷和液冷电机的冷却规格才能达到其规格。它不能只作为风冷电机冷却。
每个EMRAX电机都需要足够的空气循环。电机在任何情况下都不应完全封闭。请查看EMRAX电机手册以了解更多信息。
应用程序的性能将取决于您的安装详细信息和边界条件。请联系我们了解更多信息。
**所有电机都经过833V最大电压测试。
***测量的相位除以2。
给出的值适用于标准3相UVW版本，请就2x UVW值咨询EMRAX。R1UVW=2*R2UV
机械
类型： 轴向磁通电机/发电机
外壳直径： 188 毫米
轴向长度： 77 毫米
干物质： 7.1 公斤 （交流） / 7.6 公斤 （CC） / 7.9 公斤 （LC）
定子冷却： 空气 （IP21） / 组合式 （IP21） / 液体 （IP65）
安装： 正面：6 个 M6 螺纹孔
背面：6 个 M6 螺纹孔
堆垛： 两个电机可以堆叠在一起，以实现双倍的功率/扭矩。
电气
最大电池电压： 660 （高压） / 390 （中压） / 160 Vdc （低压）
峰值功率
（6500 RPM 时）： 60 千瓦
持续功率*： 最高 37 kW
峰值扭矩： 100 牛米
连续扭矩*： 高达 56 Nm
效率： 92-98%
*受驱动循环、热条件和控制器能力的影响。
