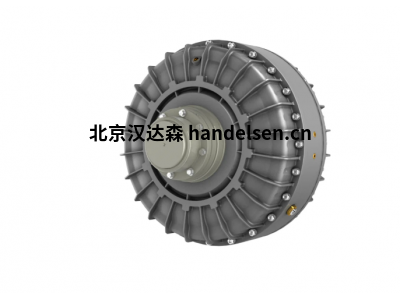

意大利Transfluid传斯罗伊kcg系列液力耦合斯器
关于我们
意大利Transfluid始于1957年,意大利Transfluid一直是工业传动和零部件领域的佼佼者。现代技术的使用,意大利Transfluid加上对材料的精心选择、独有的组装和对生产的每个单元的细致测试,有助于我们开发出竞争力和创新的产品。意大利Transfluid的人才、充满活力的方法和才华是公司的创意核心,意大利Transfluid公司专注于推出不断满足快速变化的市场需求的产品。意大利Transfluid数以千计的客户选择传斯罗伊的产品,用于广泛的应用。多年来意大利Transfluid以液力偶合器、变速驱动器、制动器、离合器、流体动力传动、机械联轴器、电机,这些产品一直是我们公司的支柱。每年生产超过 30,000 种产品 - 每一种都经过安全、质量和耐用性测试,并于 1997 年获得英国劳氏船级社9001 认证。意大利Transfluid的目标是通过的设计、供应链管理、制造和服务解决方案来实现客户满意度。通过我们的文化、动力和每位员工的专业知识,我们具有独特的优势,可以为全球客户提供的服务。
K 系列:恒注液力偶合器:
液压联轴器 - 涡轮联轴器
TRANSFLUID 快换接头(K 系列)是一种恒定填充类型,由三个主要元件组成:
1.驱动安装在输入轴上的叶轮(泵)。
2.安装在输出轴上的从动叶轮(涡轮机)。
3.盖子,法兰连接到输出叶轮,带有油密密封件。
前两个元件既可以用作泵,也可以用作涡轮机。
ConSTANT FILL 液力偶合器:
工作条件
传斯罗伊恒定填充液力偶合器是一种流体动力传动装置。
叶轮的作用类似于离心泵和水轮机。泵(例如电动机或柴油发动机)的输入驱动将动能输送到耦合油。油通过离心力穿过涡轮机叶片向联轴器外部移动。
这会吸收动能并产生始终等于输入扭矩的扭矩,从而导致输出轴旋转。由于没有机械连接,磨损几乎为零。效率仅受泵和涡轮机之间的速度差(滑差)的影响。
滑移对于联轴器的功能至关重要:没有滑移就不可能有扭矩传递!从中可以推导出功率损失的滑移公式如下:
滑移 %=((输入速度 - 输出速度) / 输入速度) x 100
在正常情况下(标准负载),滑差可以从 1.5%(大功率)到 6%(小功率)不等。
TRANSFLUID 常充液力偶合器遵循所有离心机的定律:
1.传递的扭矩与输入转速的平方成正比;
2.传输功率与输入速度的立方成正比;
3.传输功率与电路外径的 5 次方成正比。
K系列接头使用油工作,但也可根据要求提供水操作。
它们还根据涵盖所有类别的指令 94/9/EC (Atex) 进行认证。
应用:斗轮,离心泵离心机,输送机破碎机,剥皮鼓,烘干机,风扇和鼓风机林业机械海洋,推进磨机,搅拌机,碎浆机,体积泵,风力发电机,木材削片机。
用于:HF,PF,制动器。
KX 系列: Constant Fill 液力偶合器
液压联轴器 – 涡轮联轴器
KX 是一种恒定填充液力偶合器,具有特殊的***电路,旨在启动由电动机驱动的大惯量机器。该电路包括两个由勺子连接的内部水箱。勺子的工作原理类似于差动泵,将流体从一个腔室输送到另一个腔室,***通过外部可调阀进入耦合工作回路。这种双腔室允许较长的启动时间,启动扭矩非常低,电动机吸收电流,几乎隔离了被驱动机器的惯性。
该联轴器可以使用标准油和处理水工作。
液压偶合器:工作条件
工作回路中的流体量比传统的恒定填充液力偶合器少,因为液位远低于旋转轴。工作回路中的流体量减少,因此启动扭矩较低。在输入旋转过程中,勺子将液体从储罐 A 输送到储罐 B,然后通过用于启动时间调节的可调阀输送到工作回路。
KX 系列常注液力偶合器的主要特点
启动失速扭矩低于电动机标称扭矩的 50%。
启动扭矩限制也低于标称扭矩。
KX 允许在不移动电动机或从动机器的情况下拆卸液力偶合器,避免重新对准。
KX 有一个易熔塞,在干预的情况下,将流体从工作回路释放到油箱中,防止泄漏到环境中。
可提供适用于地下矿井的钢制机身设计。
流体填充操作非常简单,除了某些特殊情况外,在测试开始时不需要更换流体:可以通过更换外部可调阀来优化启动时间。
KX 液力偶合器非常适合驱动具有大功率和惯性的机器:典型应用是磨机和带式输送机
我们的涡轮联轴器系列还通过了涵盖所有类别的指令 94/9/EC (Atex) 认证。
液压联轴器 – 涡轮联轴器
KX 是一种恒定填充液力偶合器,具有特殊的***电路,旨在启动由电动机驱动的大惯量机器。该电路包括两个由勺子连接的内部水箱。勺子的工作原理类似于差动泵,将流体从一个腔室输送到另一个腔室,***通过外部可调阀进入耦合工作回路。这种双腔室允许较长的启动时间,启动扭矩非常低,电动机吸收电流,几乎隔离了被驱动机器的惯性。
该联轴器可以使用标准油和处理水工作。
液压偶合器:工作条件
工作回路中的流体量比传统的恒定填充液力偶合器少,因为液位远低于旋转轴。工作回路中的流体量减少,因此启动扭矩较低。在输入旋转过程中,勺子将液体从储罐 A 输送到储罐 B,然后通过用于启动时间调节的可调阀输送到工作回路。
KX 系列常注液力偶合器的主要特点
启动失速扭矩低于电动机标称扭矩的 50%。
启动扭矩限制也低于标称扭矩。
KX 允许在不移动电动机或从动机器的情况下拆卸液力偶合器,避免重新对准。
KX 有一个易熔塞,在干预的情况下,将流体从工作回路释放到油箱中,防止泄漏到环境中。
可提供适用于地下矿井的钢制机身设计。
流体填充操作非常简单,除了某些特殊情况外,在测试开始时不需要更换流体:可以通过更换外部可调阀来优化启动时间。
KX 液力偶合器非常适合驱动具有大功率和惯性的机器:典型应用是磨机和带式输送机
我们的涡轮联轴器系列还通过了涵盖所有类别的指令 94/9/EC (Atex) 认证。
应用:输送机,磨坊
KFBD: Constant Fill 液力偶合器sc
液压联轴器 – 涡轮联轴器
KFBD 系列恒定液力偶合器用于所有由内燃机驱动的工业设备,功***达 500 kW。通过流体传输动力,它们可以提高整体性能并保护驱动和驱动机器。
ConSTANT FILL 液力偶合器的优势
当您驾驶 KFBD 恒定液力偶合器时,您将从这些基本优势中受益。
1 – 在重度启动时释放发动机。
在重度起动和运行负载突然增加时,可以防止发动机拖曳。液力偶合器在平稳地拾取负载时只是 “滑动”。
2 – 提供平稳的驱动
消除了机械连接;功率和扭矩完全通过流体传递。其结果是平稳、持续的能量流动,减去了冲击和应变,而机械驱动会缩短设备的使用寿命。
3 – 防止冲击载荷
的传递 液力偶合器通过平滑冲击载荷并防止它们撞击固体阻力来保护驱动和被驱动设备。
4 – 确保阻尼效果
液力偶合器***抑制了发动机的扭转振动,从而延长了整个传动系统的使用寿命。
5 – 传递全部输入扭矩
获得***的 Transfluid Circuit 设计提供始终等于输入扭矩的输出扭矩。发动机可以以其扭矩转速转动,即使驱动处于熄火状态。
6 – 高径向负载能力
KFBD 液压联轴器系列还设计用于需要安装皮带轮的应用,特别是重型应用。
应用:破碎机,发动机,研磨机,船用推进,磨机,回收机械,道路清扫机,碎纸机,拖拉机。
用于:Stelladrive,RBD,BM - B3M。
SKF: Constant Fill 液力偶合器
液压联轴器 – 涡轮联轴器
SKF 系列恒注液力偶合器用于由内燃机驱动的所有工业设备类型,功***达 180 kW,需要紧密的飞轮安装。通过流体传输动力,它们可以提高整体性能并保护驱动和驱动机器。
ConSTANT FILL 液力偶合器的优点
当您驾驶传斯罗伊液压联轴器时,您将从这些基本优势中受益。
1.在重度启动时
释放发动机 在重度起动和运行负载突然增加时,可以防止发动机拖曳。液力偶合器在平稳地拾取负载时只是 “滑动”。
2.提供平稳的驱动
消除了机械连接;功率和扭矩完全通过流体质量和速度传递。其结果是平稳、持续的能量流动,减去了冲击和应变,而机械驱动会缩短设备的使用寿命。
3.防止冲击载荷
的传递 液力偶合器通过平滑冲击载荷并防止它们撞击固体阻力来保护驱动和被驱动设备。
4.确保阻尼效果
液力偶合器***抑制了发动机的扭转振动,从而延长了整个传动系统的使用寿命。
5.传递全部输入扭矩
获得***的 Transfluid Circuit 设计提供始终等于输入扭矩的输出扭矩。发动机可以以其扭矩转速转动,即使驱动处于熄火状态。
6.径向负载能力。
SKF 系列包括 SKFE 系列,允许在输出轴上安装皮带轮。
应用:破碎机,发动机,研磨机,船用推进,磨机,回收机械,道路清扫机,碎纸机,拖拉机。
KPTB: 可变填充液力偶合器
KPTB 是一种可变填充液力偶合器,设计为启动驱动或变速驱动。
KPTB 液压偶合器具有一个外部驱动的供油泵和一个远程电动开关阀。当阀门打开时,流体耦合器回路被进料,当它关闭时,通过位于耦合器外围的孔口快速排油。轴承的强制润滑得到持续***。
油泵流量可以通过油流量控制阀或变频器(集成到供油泵电机中)进行操作,使 KPTB 成为变速驱动器。
KPTB 系列适用于高达 1700 kW 的启动驱动和 500 kW 的变速驱动。
输入和输出直轴可以通过弹性和榫性联轴器连接到电动机和驱动机器。
标准附件包括:油电动机泵、带压力和温度表的滤油器、ON-OFF 电动阀、油温开关、油位指示器、带插头的连接接线盒。
选项包括:水或空气热交换器、快速释放阀、输出皮带轮、挠性和弹性联轴器、万向轴和电控板。
提供用于低温运行和 Eex 设计的特殊版本。
液力偶合器 – 特点
可变填充液力偶合器允许电机与负载断开,具有以下优点:
电机空载启动
通过完全启动控制,即使在标称电机电流下也能平稳启动
冲击和过载保护
吸收振动
高径向负载能力 (KPTE)
无皮带打滑
电动阀远程控制
负载定位
由于主要附件(如滤油器、进料泵和控制阀)的外部安装,因此维护成本低廉且易于维护
由于没有摩擦衬片磨损,使用寿命***
***的变速性能
可变填充液力偶合器 – 应用
启动驱动:
– 磨机、破碎机、木材削片机、研磨机、碎纸机
– 带式输送机
– 往复泵和离心泵、压缩机
– 船用推进装置
– 发电机
– 离心机、风扇和鼓风机
– 搅拌机
变速驱动装置:
– 离心泵和压缩机
– 风扇和鼓风机
– 带式输送机
应用:离心泵,离心机输送机,破碎机,疏浚机,风扇和鼓风机,研磨机,海洋推进,磨机搅拌机,碎浆机,回收机,械碎纸机,体积泵,绞车,木材削片机。
KPTO: 可变填充液力偶合器
涡轮联轴器 – 液压联轴器
KPTO 是一种可变填充液耦合器,封装在一个通过 SAE 外壳连接到柴油发动机的盒子中。KPTO 旨在满足市场对将传统动力输出的技术特性与液力偶合器性能相结合的装置的要求。KPTO 可变填充液力偶合器具有由柴油发动机驱动的一体式进料泵。
远程电动 ON-OFF 阀允许在打开时为液力偶合器回路供油,并在关闭时通过位于液力偶合器外围的孔口快速排油。
强制轴承润滑得到持续***。
KPTO 系列适用于高达 1000 kW 的功率。
发动机飞轮通过弹性联轴器连接到 KPTO 输入端。输出轴可通过弹性联轴器、万向轴或皮带轮连接到从动机器。
标准附件包括:供油泵、带压力和温度表的滤油器、ON-OFF 电动阀、油温开关和油位指示器。
可选附件包括:水或空气热交换器、快速释放阀、输出皮带轮、弹性联轴器、万向轴输出法兰和万向轴。
液力偶合器 – 特点
KPTO 排油式液力偶合器允许发动机与负载断开连接,具有以下优点:
空载发动机预热
平稳启动,无皮带打滑
冲击和过载保护
吸收振动
高径向负载能力
电动阀远程控制
负载定位
由于主要附件(如滤油器、进料泵和控制阀)安装在外部,因此维护成本低廉
由于没有摩擦衬片磨损,使用寿命延长
应用:离心泵,离心机,输送机,破碎机,疏浚机,风扇和鼓风机,研磨机,海洋推进,磨机搅拌机,碎浆机回收,机械碎纸机,体积泵绞车,木材削片机
高速:可变填充液力偶合器
涡轮联轴器 – 液压联轴器
为了满足现代工业的节能和可靠性要求,传斯罗伊开发了两种新型可变高速液压偶合器:KSL-HS 和 KPTB-HS。HS 系列联轴器的输入转速可达 3600RPM,已经在电力、钢铁、造纸、水泥、化工和石化行业找到了需求。高速产品在锅炉给水泵、风扇、鼓风机、泵、压缩机中得到应用。
KSL-HS 和 KPTB-HS 涡轮联轴器的特点将简单的设计与液压联轴器的高效率相结合,为离心机设计提供了解决方案。
可变填充液力偶合器:控制流系统的工作原理
传斯罗伊的高速液压接头包括一个控制流系统,该系统可以:
是自调节的,因为从校准孔口排出的油取决于直接连接到从动机器的外叶轮的转速。这使得联轴器能够在负载变化的情况下稳定其速度,而无需采取纠正措施和“回路”控制
消除了工作回路中的固定元件(勺子)和流体动力阻力
正向和反向操作
所有关键附件都安装在外部,维护简单且成本低廉。
应用:离心泵,压缩机风扇和鼓风机
KSL:可变填充液力偶合器
涡轮联轴器 – 液压联轴器
传斯罗伊设计的KSL系列可变填充液力偶合器旨在克服由电动机和内燃机驱动的中高功率机器在“启动”和“速度变化”运行中遇到的问题。
液压偶合器:工作操作
操作液力偶合器 KSL 的原理非常简单有效,可实现***高效的性能。油是动力介质,从油槽泵送到流体动力学耦合回路,***通过一系列孔塞“排出”,回到油槽中。
“START-UP”原理:
通过小型交流变频器控制联轴器的进料泵油流向工作回路,联轴器内部工作回路中的填充变化改变了联轴器的滑移特性,从而大大软化了“启动”。
“变速”原理:
用于控制启动的相同原理允许 KSL 作为变速驱动器运行,在输入和输出之间改变速度。
它的“扭矩限制”功能:
KSL 的另一个特点是它能够限制传递的扭矩,滑动一段时间,然后倾倒其电路油,断开从动机械。通过安装快速释放阀,可以快速断开。
“KSL”的主要功能是:
软启动
变速
扭矩限制
液压联轴器:特点
软起动
器 KSL 的液力偶合器工作回路从空状态逐渐充满油,进入充满状态。这种行为增强了极软的受控启动,尤其是在高惯性机械的情况下。KSL 的可变供油系统在加速过程中由变频器控制,从而产生理想的软起动器。
***的速度变化
通过手动操作或变频器控制器操作,KSL 始终***操作员或控制系统所需的输出速度精度。
减振 KSL 液力偶合器最重要的特性
之一是其扭转减振效果,可保护被驱动的机器和电机或发动机。
过载保护
这是液力偶合器的一个特点,对用户有很大的好处。通过安装“快速释放可排放阀”,可以在几秒钟内从工作回路中排出油,从而完全限制任何延长的过载时间,从而实现更多的保护。
高效率
与常充型液力偶合器相比,KSL 是一种非常高效的装置,因为它的工作回路体积被控制在尽可能大的体积上,以保持最小的滑移率。
轴迷宫式密封
这使得 KSL 可变填充液力偶合器系列成为一种低维护设备。
易于维护
由于其分体式壳体设计,无需移动电机/发动机或驱动机械即可拆卸整个液力偶合器叶轮组件,从而节省了重新对准的需要和昂贵的停机时间。此外,所有附件都安装在外部,以便在需要时轻松快速地更换。
选择合适的联轴器
为了正确选择正确的可变填充液耦合器,传斯罗伊需要了解以下内容:
电机/发动机类型、功率和速度
从动机械类型、功率和速度
输出速度范围
环境条件
冷却水特性
程序集配置
驱动轴和从动轴的尺寸和公差。
应用:离心泵,压缩机输送机,风扇和鼓风机,磨机,搅拌机,体积泵
意大利Transfluid多样化的产品系列?提供KRG、KFBD、KPTB等多个系列,意大利Transfluid能够满足不同应用需求。意大利Transfluid广泛的应用领域:适用于石油、交通、印刷包装、纺织皮革、冶金等多个行业,特别是在需要大功率和惯性驱动的场合,如磨机和带式输送机。意大利Transfluid液力耦合器优异的产品性能:具有软启动、转矩限制、振动隔离和冲击缓冲等特性,保护电机和被驱动机械,延长使用寿命。意大利Transfluid液力耦合器独特的设计优势:设计简洁、紧凑,耐高温密封,部分型号方便径向拆除,丰富的可选附件,满足特殊应用需求。可靠的质量:Transfluid作为有50年生产历史的专业生产厂家,所以意大利Transfluid液力耦合器其产品质量得到广泛认可。
