公司介绍：

SITEMA是世界上唯一一家专门开发和生产圆杆夹紧装置和线性制动器的公司。专业化的结果是:SITEMA是机械制造商在国际上备受尊敬的合作伙伴。我们专门从事轴向运动负载的固定、夹紧和固定。这是一个我们多年来一直是领先品牌的领域，尤其是我们的SITEMA夹头。除了我们广泛的产品组合，我们还提供独特的咨询和解决方案交付专业知识来应对任何挑战。

公司历史：

早在1979年，SITEMA就开发出了第一个系统，通过活塞杆上的直接摩擦来传递液压升降机的高制动力。这项新技术是持续开发和多样化各种不同夹头的基础。今天，SITEMA生产液压、气动、机械和电动夹头，用于许多不同的应用。

产品介绍：

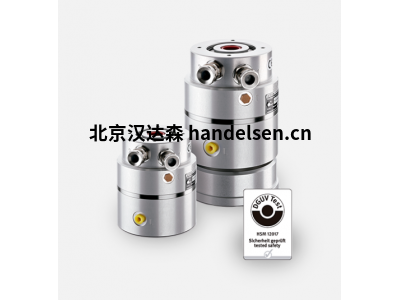

安全捕捉器用于必须防止重物坠落或意外掉落的地方。

活塞轴被外壳包围。外壳内装有几个滑动楔块。楔形夹爪沿滑动楔移动。柱塞将夹爪保持在上升位置，以便轴可以自由移动。在释放状态下，弹簧被压缩

系列K，KR，KRP …

适用于中型、大型和超大型负载

通过DGUV测试认证

一个负载方向安全捕捉器通过施加在环形活塞上的气动或液压松开。定义明确的间隙确保轴可以无摩擦地移动

操作指南：

(a)M是待稳固的质量对安全制动器施加的容许负荷。干式或湿式油杆的恒速制动力至少为2XM，但不超过3.5xM。

(b)保持夹紧释放所需的压力为3.5巴(如果安装了弹底座则无需提起即可释放所需的压力为4.5巴)。允许的操作压力为8巴。

(c)安全制动器的优点是它在负荷下不能释放。在这种情况下只有在施加释放压力并同时抬起负载(即负载已在别处接管)时，才能释放安全制动器。为了确保这一安全优势，负荷在运行过程中必须有一个最小值。这个最小值取决于所施加的压力在6巴时，最小值是F6。如果应用中的载荷小于F6(6 bar)则仅通过施加压力而非提升载荷即可解除夹紧。如果您需要有关其他压力水平和负荷的信息，请联系赛特玛。

(e)为标准电感式接近开关提供接近开关支架:M12x1，标称开关距离2毫米，可嵌入安装，NO(正常打开)。T3尺寸表示从支架顶部测量时接近开关浸入外壳的深度。为了便于安装，接近开关支架具有深度限制器，并在交付时预设正确的深度。接近开关只需插入到停止位置，然后夹紧即可。接近开关不包含在标准交付范围内，但可作为附件提供。

(f)T端口补偿切换过程中的内部体积变化。在交付时，端口用空气过滤器堵塞，在干燥洁洁的工厂环境中，提供足够的防尘等保护。如果可以将水分或具有侵蚀性的介质吸上来，则用未加压的管线更换过滤器，该管线通向清洁的环境(例如清洁干燥、未加压的容器)。

(g)外壳部件的铝表面经过阳极氧化处理

(d)气动工作量
