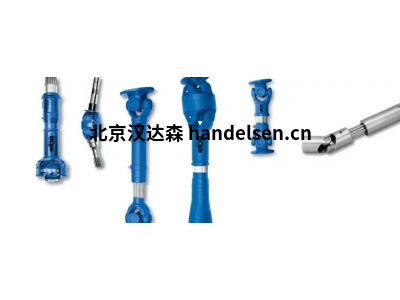

德国ELBE扭矩250NM万向轴
Elbe产品优势:
1、套筒型万向节,有常用及加长伸展型,直径范围为58~250mm的法兰有DIN标准,SAE制1100~1900的标准,及非标定制,允许扭矩达24,700Nm。
2、可伸展型万向节,法兰盘或毂盘安装联接。
3、单型或双万向节,法兰盘或毂盘安装联接。
4、无伸展对接轴式,法兰90-—250,扭矩可达24,700Nm
5、双万向节,带对中的等速万向节,扭矩达15,200Nm,偏差角达42°可与轴同时供应。
6、操纵轴的双万向节,毂盘联接扭矩4700Nm,偏差角达55°。
7、操纵轴万向节,扭矩达1300Nm,偏差角达50°。
8、滑动联轴节。
9、叉型联轴节。
10、翼型万向节,尺寸有5c—9c套筒型或短型,带伸展或非伸展型,也可***万向节偏差角25°,扭矩达1300Nm。
Elbe产品型号展示:
Elbe0.106.100 0.106.101 0.106.102
Elbe0.106.110 0.106.111 0.106.112
Elbe0.106.130 0.106.131 0.106.132
Elbe0.106.140 0.106.141 0.106.142
Elbe0.106.200 0.106.201 0.106.202
Elbe0.106.300 0.106.301 0.106.302
Elbe0.106.400 0.106.401 0.106.402
Elbe0.107.100 0.107.101 0.107.102
Elbe0.107.110 0.107.111 0.107.112
Elbe0.107.130 0.107.131 0.107.132
Elbe0.107.140 0.107.141 0.107.142
Elbe0.107.200 0.107.201 0.107.202
Elbe0.107.300 0.107.301 0.107.302
Elbe0.107.400 0.107.401 0.107.402
Elbe0.109.100 0.109.101 0.109.102
Elbe0.109.105 0.109.110 0.109.111
Elbe0.109.112 0.109.115 0.109.130
Elbe0.109.131 0.109.132 0.109.140
Elbe0.109.141 0.109.142 0.109.145
Elbe0.109.200 0.109.201 0.109.202
Elbe0.109.205 0.109.300 0.109.301
Elbe0.109.302 0.109.400 0.109.401
德国ELBE长期生产的联轴器产品。旗下产品远销国内外各个,在广大的客户中享有盛誉。产品有:ELBE联轴器,ELBE传动轴,ELBE万向轴,ELBE万向节,ELBE万向联轴器,ELBE十字接头滑动联轴器。
ELBE联轴器是用来联接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中,有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成,分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。GERWAH联轴器
ELBE传动轴是由轴管、伸缩套和万向节组成。传动轴(DriveShaft)连接或装配各项配件,而又可移动或转动的圆形物体配件,一般均使用轻而抗扭性佳的合金钢管制成。对前置引擎后轮驱动的车来说是把变速器的转动传到主减速器的轴,它可以是好几节由万向节连接。它是一个高转速、少支承的旋转体,因此它的动平衡是至关重要的。一般传动轴在出厂前都要进行动平衡试验,并在平衡机上进行了调整。
德国ELBE联轴器、ELBE万向联轴器、ELBE滑动联轴节、ELBE十字轴、ELBE传动轴、ELBE双万向节、ELBE套筒型万向节、ELBE操纵轴的双万向节、ELBE操纵轴万向节、ELBE叉型联轴节等等。
联轴器 0.117.111.0007 S = 680 mm X = 110 mm
联轴器 0.120.131.0001 S = 560 mm X = 45 mm
联轴器 0.117.111.0007 S = 680 mm X = 110 mm
联轴器 0.120.131.0001 S = 560 mm X = 45 mm
传动轴 0.117.110.003
传动轴 0.120.110.003
传动轴 0.117.121.5012
联轴器 0.148.200.0821 Flange 150 8/12 pipe 100x4mm S=2450mm n=2000upm
联轴器 0.107.100 Smin300 型号升级为:0.107.100.0001
联轴器 0.107.130 L=200+25 型号升级为:0.107.130.0001
联轴器 0.106.131 L=180+20 型号升级为:0.106.131.0001
联轴器 0.106.111 L=290+60 型号升级为:01.106.111.0001
联轴器 0.107.101 L=300 型号升级为:0.107.101.0001
联轴器 0.107.141 L=250
联轴器 0.107.130 L=200+25 型号升级为:0.107.130.0001
联轴器 0.107.141 L=250
联轴器 0.107.100 Smin300 型号升级为:0.107.100.0001
联轴器 0.107.130 L=200+25 型号升级为:0.107.130.0001
联轴器 0.106.131 L=180+20 型号升级为:0.106.131.0001
联轴器 0.106.111 L=290+60 型号升级为:01.106.111.0001
联轴器 0.107.101 L=300 型号升级为:0.107.101.0001
联轴器 0.107.141 L=250
联轴器 0.107.130 L=200+25 型号升级为:0.107.130.0001
联轴器 0.107.141 L=250
联轴器 0.148.200.0821 Flange 150 8/12 pipe 100x4mm S=2450mm n=2000upm
传动轴 0.117.110.003
传动轴 0.120.110.003
传动轴 0.117.121.5012
联轴器 0.107.100.0001 S=300mm X =35mm
联轴器 01 0.106.131.001 S = 180 mm X = 20 mm
联轴器 02 0.107.131.001 S = 200 mm X = 25 mm
联轴器 03 0.107.131.002 S = 225 mm X = 35 mm
联轴器 04 0.107.130.001 S = 200 mm X = 25 mm
联轴器 05 0.107.101.001 S = 300 mm X = 35 mm
联轴器 01 0.106.131.001 S = 180 mm X = 20 mm
联轴器 05 0.107.101.001 S = 300 mm X = 35 mm
联轴器 04 0.107.130.001 S = 200 mm X = 25 mm
联轴器 05 0.107.101.001 S = 300 mm X = 35 mm
联轴器 0.107.100.0001 S=300mm X =35mm
联轴器 01 0.106.131.001 S = 180 mm X = 20 mm
联轴器 05 0.107.101.001 S = 300 mm X = 35 mm
联轴器 04 0.107.130.001 S = 200 mm X = 25 mm
联轴器 05 0.107.101.001 S = 300 mm X = 35 mm
联轴器 01 0.106.131.001 S = 180 mm X = 20 mm
联轴器 02 0.107.131.001 S = 200 mm X = 25 mm
联轴器 03 0.107.131.002 S = 225 mm X = 35 mm
联轴器 04 0.107.130.001 S = 200 mm X = 25 mm
联轴器 05 0.107.101.001 S = 300 mm X = 35 mm
ELBE 万向轴选型指导
1. 首先需要确定所需万向轴的扭矩是多大,扭矩是万向轴重要的的参数之一,一定要确定扭矩可以符合要求。
2. 其次需要确定万向联轴器的小长度与伸缩量,这关系到万向轴是否可以正常连接,所以需要慎重
3. 第三需要确定万向联轴器的连接方式,目前ELBE万向联轴器的连接方式有:法兰、轴,键槽等。
4. 需要提供一下万向轴运行的转速。
德国ELBE公司建立于1919年,长期致力于传动轴产品的开发与制造。目前德国Elbe是多家国际企业的合作伙伴,包括普拉塞陶依尔·法拉利·ZF·卡特彼勒·利勃海尔·多纳·沃尔沃·MAN等。
产品应用:
ELBE产品主要应用于铁路机械·工程机械·交通运输车辆·农业机械·工业制造机械等。
替代兼容性:
可以根据客户需求来制定产品特性,工厂根据产品配套灵活性进行升级,替代,从而达到现场的使用。
根据不同的配置,ELBE万向节轴由叉形零件,万向节,针或滚子轴承,花键长度延伸和管组成
叉形零件采用闭模锻件制造,十字形零件采用冷压或闭模锻件制造。 通用传动轴的高应力区域经过热处理,以获得足够的硬度和韧性组合。随后,联合交叉期刊和轴承座被磨到很小的公差。
每个叉部分被钻孔以便于针或滚柱轴承壳体的安装。长度延伸毂用花键拉削生产和配合的外花键冷轧生产。 如果需要减小花键的滑动力,可以涂上高质量的塑料。
用于制造花键的轧制过程硬化了表面并且获得了较高的负载能力,与铣削的花键相比,使齿面磨损率***
在组装万向接头轴时,轴承座以及连接十字头用卡环锁定到位。
U型接头根据客户的要求进行润滑(例如使用高温润滑脂,长寿命润滑脂或低温润滑脂)。
有三种可以维护U型轴承:
中央润滑:
润滑脂乳头位于关节十字架内。轴承外壳通过润滑油通道供应润滑脂。
外部润滑:
油嘴安装在其中一个轴承座的外部,油脂通过润滑油通道分配。
免维护:
在相应的应用条件下和/或使用优化的密封系统,可以省去润滑。
良好的密封系统可以提供的防污垢和防潮保护,从而可以在存在泥土,灰尘,沙和水的恶劣环境条件下使用。此外,由于防止了轴承壳体的油脂泄漏,所以环境也将得到保护。
1、平行偏差:当两轴联接时,两轴径向间的偏差量。
2、角度偏差:当两轴联结时,两轴的偏差角度。
3、轴向偏差:当两轴联联结时,两轴在轴方向所产生的位移量。
4、联轴器转矩:当一作用力驱动一轴转动时,引作用力与轴半径相乘即为转矩(力*力臂)。抗扭刚度:当物体承受扭力作用时,在其圆周上一事实上会产生扭曲变形,而有关此变形量大小的特性则自然保护区为抗扭刚度,抗扭刚度大表示变形量小,反之抗扭刚度小,则表示变形量大。
联轴器种类繁多,按照被连接两轴的相对位置和位置的变动情况,可以分为:①固定式联轴器。主要用于两轴要求严格对中并在工作中不发生相对位移的地方,结构一般较简单,容易制造,且两轴瞬时转速相同,主要有凸缘联轴器、套筒联轴器、夹壳联轴器等。②可移式联轴器。主要用于两轴有偏斜或在工作中有相对位移的地方,根据补偿位移的又可分为刚性可移式联轴器和弹性可移式联轴器。刚性可移式联轴器利用联轴器工作零件间构成的动连接具有某一方向或几个方向的活动度来补偿,如牙嵌联轴器。
ELBE扭矩250NM万向轴
