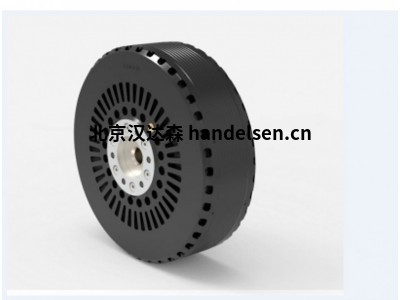

EMRAX 348系列一款紧凑型轴向磁通永磁同步电机
EMRAX 348系列
EMRAX 348 是一款紧凑型轴向磁通永磁同步电机，具有高功率/扭矩密度。348 是我们产品中较大的电机。它可以在驱动轴上直接输出令人印象深刻的扭矩数值。它已在航空领域、航海领域、重型机械以及一些令人瞩目的车辆的牵引电机中得到应用。
EMRAX 348
直径|长度348毫米|112毫米
重量43,1-43,9公斤
冷却空气/水/组合
峰值|连续功率400 kW|210 kW*
峰值|连续扭矩1000 Nm|500 Nm*
最高速度4000每1k展现的收入
工作电压100-830 V
效率高达96%*
位置传感器旋转变压器/编码器
EMRAX 348
高压
EMRAX 348
中等电压
EMRAX 348
低电压
AC=风冷
LC=液体冷却
CC=组合冷却（空气+液体）
AC LC CC AC LC CC AC LC CC
防护IP21 IP66 IP21 IP21 IP66 IP21 IP21 IP66 IP21 IP66 IP21
冷却规格
环境
| 郭世舟 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
空气20 C
20 m/s
分钟。
6升/分钟，
最大限度。
50°C
AC+LC*
环境
空气20 C
20 m/s
分钟。
6升/分钟，
最大限度。
50°C
AC+LC*
环境
空气20 C
20 m/s
分钟。
6升/分钟，
最大限度。
50°C
AC+LC*
最高电机温度[°C] 120
电机连接类型UVW或2x UVW UVW或2x UVW UVW或2x UVW
峰值功率所需的电压[VDC]**830 Vdc 830 Vdc 610 Vdc
电机峰值效率[%] 96%
峰值功率S2 2min[kW] 148 kW at 1300每1k展现的收入230 kW at 2000每1k展现的收入400 kW at 4000每1k展现的收入
连续功率S1（kW）84 90 105 129 138 162 168 178 210
峰值扭矩[Nm] 1100
连续扭矩[Nm] 400 425 500 400 425 500 400 425 500
限速【每1k展现的收入】4000
空载时KV常数[rpm/VDC] 3,19 4,89 13,11
额定负载下的KV常数[rpm/VDC] 2,58 3,96 10,58
峰值负载时的KV常数[rpm/VDC] 1,62 2,48 6,56
KT常数[Nm/AR管理系统] 2,94 1,92 0,72
峰值电机电流[AR管理系统] 375 570 1500
连续电机电流[AR管理系统] 150 230 600
25°C[mΩ]时的内相电阻***29,41 13,15 4,2
1相[µH] 425,2 185,3 28,5的LD诱导
感应电压[VRMS/每1k展现的收入] 0,22982 0,15024 0,05605
磁通量-轴向[VS] 0,17918 0,11714 0,04366
定子绕组上的温度传感器KTY 81/210
极对数10
绕组配置星形
转子惯量[kg*m²] 0,22042
轴承配置6210|3208
重量[公斤] 43,1 43,9 43,5 43,1 43,9 43,5 43,1 43,9 43,5
*组合式冷却电机（CC）需要风冷和液冷电机的冷却规格才能达到其规格。它不能只作为风冷电机冷却。
每个EMRAX电机都需要足够的空气循环。电机在任何情况下都不应完全封闭。请查看EMRAX电机手册以了解更多信息。
应用程序的性能将取决于您的安装详细信息和边界条件。
**所有电机都经过833V最大电压测试。
***测量相位到相位，然后除以2。
由于830V电压限制，高电压和中电压选项以低于其限制的速度运行。
给出的值适用于标准的3相UVW版本，请咨询EMRAX关于2x UVW值的信息。
机械
类型： 轴向磁通电机/发电机
外壳直径： 348 毫米
轴向长度： 107 毫米
干物质： 43.1 千克（交流）/ 43.5 千克（CC）/ 43.9 千克（LC）
定子冷却： 空气 （IP21） / 组合式 （IP21） / 液体 （IP66）
安装： 正面：6 个 M12 螺纹孔
背面：10 个 M8 螺纹孔
堆垛： 两个电机可以堆叠在一起，以实现双倍的功率/扭矩。
电气
最大电池电压： 830 （高压） / 830 （中压） / 610 （低压）直流
峰值功率
（3250 RPM 时）： 340 千瓦
持续功率*： 高达 140 kW
峰值扭矩： 1100 牛米
连续扭矩*： 高达 425 Nm
效率： 92-98%
*受驱动循环、热条件和控制器能力的影响。
