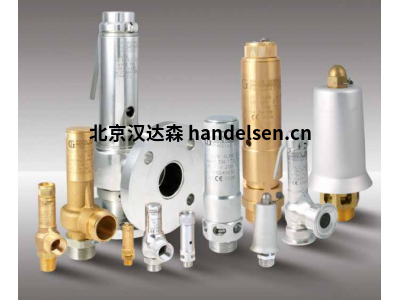

Nuova General安全阀D10/CS货号022631743
D10/CS技术参数
订货号 022631743
认证: CE IV
材质:黄铜 CW614N
接头输入:1/2" NPT
连接器输出: G3/4" ISO 228
垫圈: 聚四氟乙烯(-196 / +250 °C)
设定压力(巴表): 20,00 巴
泄压流量: 2189.99 公斤/小时 0 °C
流体: R407
E14技术参数
编号 014057909
认证: CE IV
材料:黄铜 CW614N
连接器输入 G.3/4" ISO 228
连接器输出:---
垫圈: NBR (-10 / +100 °C)
设定压力(巴表): 35,00 巴
泄压流量: 4758.64 Kg/h 0 °C
流体 空气
确定安全阀的尺寸需要哪些参数?
基本参数是校准压力、必须排空安全阀的排放流量、流体类型和 工作温度。
有关连接材料和类型的更多信息可用于确定最合适的型号。
如何设置安全阀的设定压力?
要确定安全阀的设定压力,必须使用测试台。操作员首先在测试台上安装安全阀和压力表。
必须使用经过认证的压力表,以确保准确测定校准压力值。压力表必须至少为 0.6 级,满足严格的精度和可靠性校准标准。
对于模拟压力表,校准压力值必须在仪表刻度盘刻度范围的三分之二以内,
这一点至关重要。这确保了真空计的测量能力与所需的校准压力之间的正确对齐,从而有助于安全阀的精确校准。
操作员将逐渐增加压力,直到检测到阀门的可听见泄漏。需要注意的是,禁止使用检测器或测试仪,
因为这可能会导致根据 API 527(泄漏测试)检测泄漏值,而不是校准压力值。
校准压力验证过程必须至少重复 3 次,每次压力逐渐增加,然后恢复为零。
获得的第三个值表示校准压力值。这种方法在软密封方面尤为重要,因为弹性体可能会粘附在安全阀喷嘴上。
ASME XIII、ASME VIII Div.1、ISO 4126 和 API 520 等各种标准中都规定了校准压力公差。
根据这些规定,校准压力必须在 3% 或 +/- 0.1 barg 的公差范围内,以较大者为准。
