ATE半精密导线电阻器5CS 1K0 J备件工厂直采



ATE半精密导线电阻器5CS 1K0 J备件工厂直采

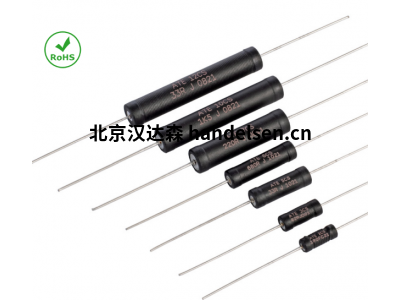

半精密导线电阻器

CS 系列电阻器(从 2 W 到 15 W),由于采用最高质量和可靠性的原材料,可以替代性能更好的陶瓷漆包电阻器。


特征

直接替代陶瓷漆包线电阻器,降低成本,使用特性不变。由连续的硅树脂层制成的保护层,可承受 -55°C 至 +350°C 的温度。

即使在非常重的工作条件下,也可以通过低温度系数和良好的稳定性实现非常严格的公差。


通过使用整流和化学惰性陶瓷支架、根据严格的标准选择的电阻丝以及通过电点焊进行的连接,获得了高水平的可靠性。



电气规格

- 欧姆值:E24 系列。

-公差:标准 5%。可根据要求提供高达 1% 的公差(对于 >R047 值)。

- 温度系数:从 R10 到 Rmax 的典型值介于 ±100 和 ±30 ppm 之间。

- 介电强度:500 Vdc,从 2CS 到 6CS; 700 Vdc,从 7CS 到 12CS。

- 绝缘电阻:最小 1000 MΩ,湿度测试后 100 MΩ。

- 超负荷:10 倍额定功率下 5 秒;2CS 和 3CS 型在 5 倍额定功率下 5 秒钟。

- 无感绕组:使用 Ayrton-Perry 方法的无感绕组。



机械规格

- 端子应力:拉伸时最大 60 N

- 可焊性:根据 MIL-PRF-26 H 标准进行连续均匀的 LF 镀锡


材料

- 支架:硬石膏或研磨氧化铝。

- 电阻元件:温度系数确定的铜镍或镍铬合金。

- 封装:不锈钢或镀镍钢。

- 涂层:高温硅树脂。

- 端子:镀锡铜 LF 或镀锡铜焊 LF。

测量点:L + 20mm。


降温

这些电阻器的使用温度范围为 -55°C 至 +350°C。

在环境温度高于 25°C 的条件下使用时,必须考虑以下因素

在 350°C 时,功率会随着从额定 P. 到零的线性降额而降低。






CS 系列订单示例:5CS 1K0 5%

5CS:电阻器类型

1K0:欧姆值

 5%:公差


抗感应型号

要订购抗感应型号,必须在电阻器类型后添加缩写“N”。例如: CSN - RBN 在这种情况下,

最大电阻值等于目录中报告的电阻值的一半。


卷盘上的 CS 电阻器

要订购卷盘上的 CS 电阻器,请在电阻器类型后添加缩写“/73”。例如:5CS/73 1K0 J

单卷数量:1500x2CS、1000x3CS、5CS 和 6CS


公差表:

K 10%;J 5%;H 3%;G 2%;F 1%;D 0.5%(数值大于 1R0 时)。
